Wheelarch extension - rear wing part

EXTERIOR FITTINGS

76-2-18 REPAIRS

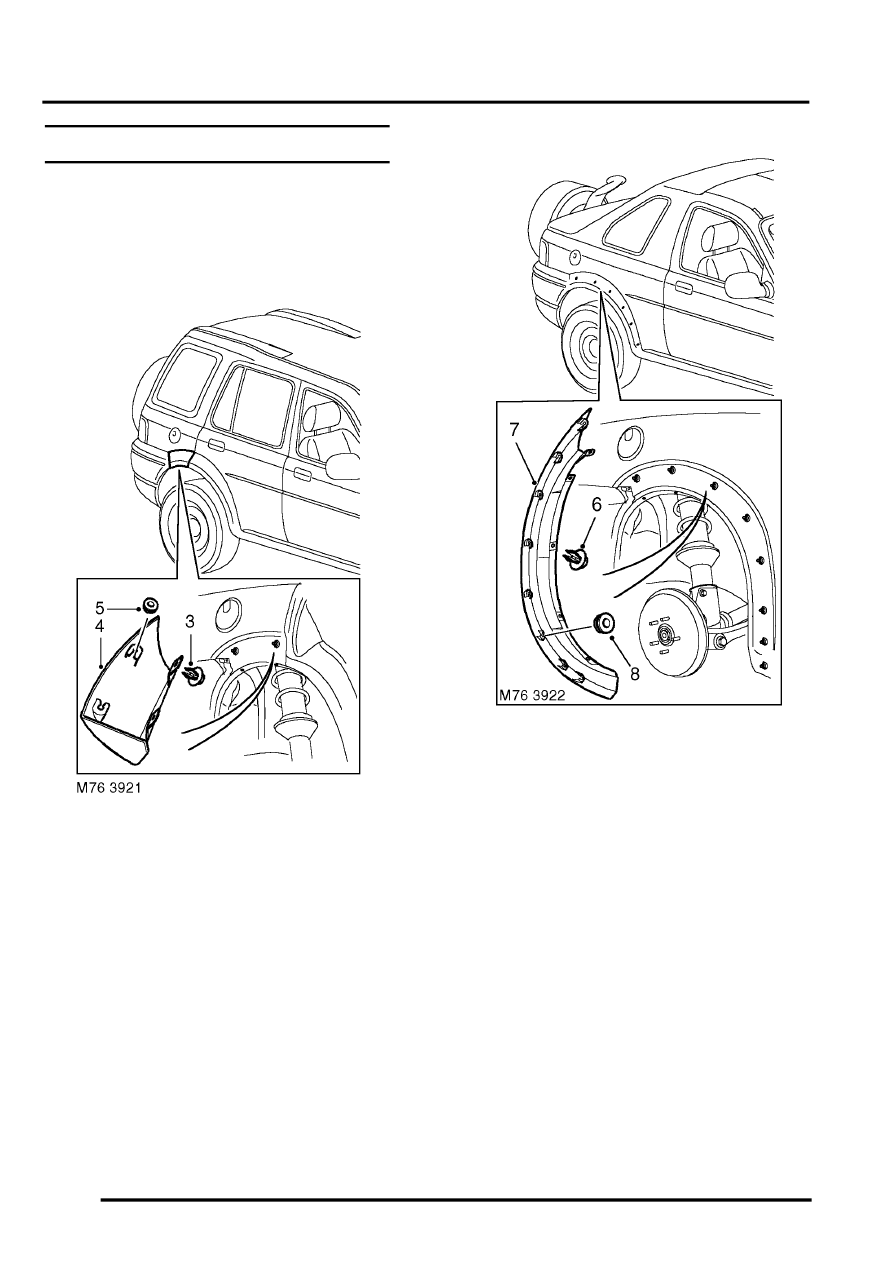

Wheelarch extension - rear wing part

$% 76.43.94

Remove

1. Raise rear of vehicle.
2. Remove road wheel(s).

3. 5 door models:Remove 2 scrivets securing

extension to edge of wheel arch.

4. 5 door models: Remove wheel arch extension

from 2 fixing studs.

5. 5 door models: Remove fasteners from arch

extension.

6. 3 door models: Remove 6 scrivets securing

extension to edge of wheel arch and sill panel.

7. 3 door models: Remove wheel arch extension

from 8 fixing studs.

8. 3 door models: Remove fasteners from arch

extension.

Refit

1. Fit fasteners to wheel arch extension.
2. Fit wheel arch extension to studs.
3. Fit scrivets securing extension to wheel arch.
4. Fit road wheel(s) and tighten nuts to 115  Nm

(85 lbf.ft).

5. Remove stands and lower vehicle.
