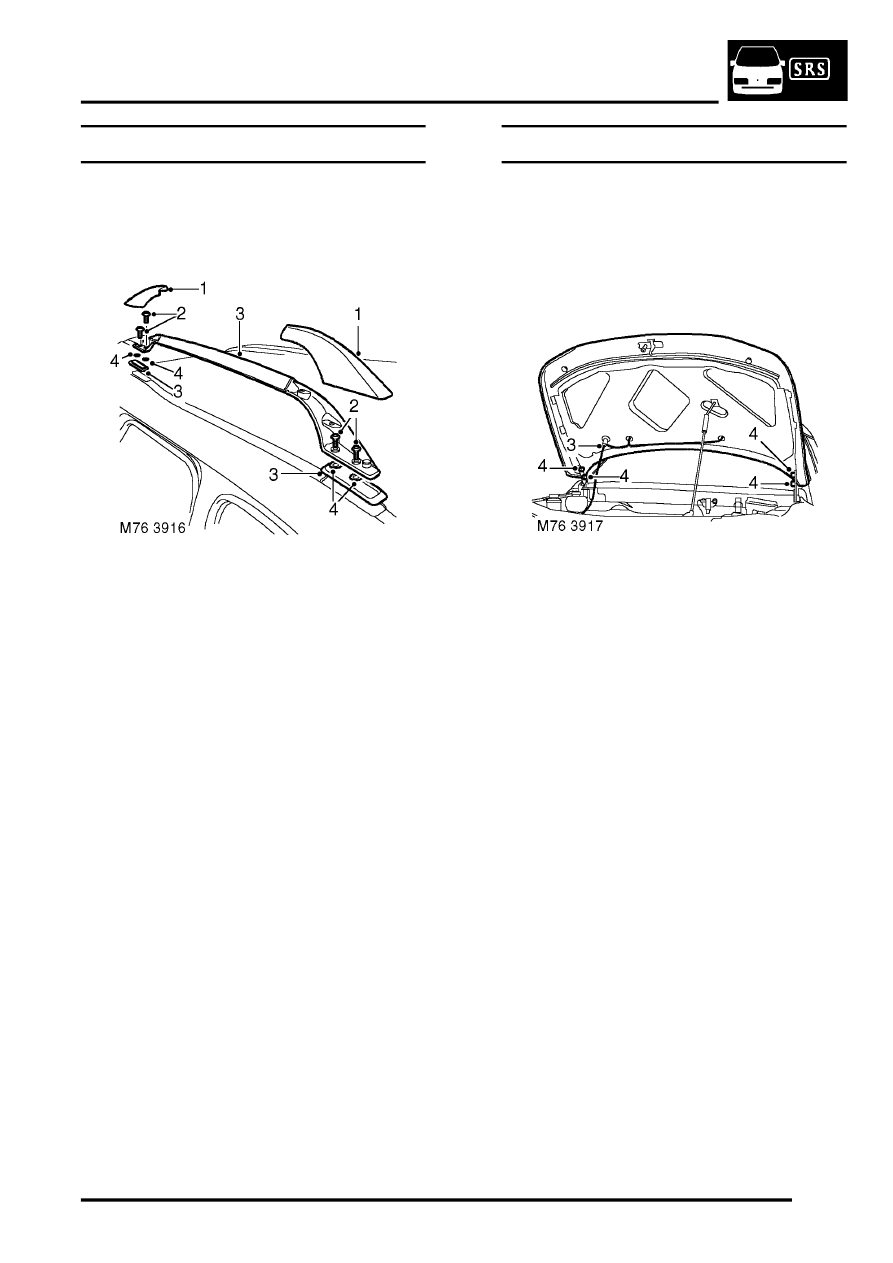

Side rail - integral roof rack - 5 door

$% 76.11.30

Remove

1. Remove finishers from feet of side rail.
2. Remove 4 Torx screws securing side rail to roof

panel.

3. Remove side rail and 2 gaskets.

NOTE: Do not carry out further dismantling if
component is removed for access only.

4. Remove seal from each torque bolt.
5. Remove Torx bolts from side rail.

Refit

1. Fit Torx bolts and seals to replacement side rail.
2. Fit gaskets to side rail.
3. Position side rail and tighten Torx bolts to 22

Nm (16 lbf.ft).

4. Fit finishers to feet of side rail.

Bonnet

$% 76.16.01.99

Remove

1. Support bonnet in open position.
2. Fit protection covers to wings and mark hinge

outline on bonnet if bonnet is to be refitted.

3. Disconnect windscreen washer tube at elbow

joint.

4. With assistance, remove bolts securing hinges

to bonnet and remove bonnet.

Refit

1. With assistance, position bonnet to hinges. Fit

and lightly tighten bolts.

2. Connect windscreen washer tube.
3. Close bonnet. Check that bonnet is aligned to

both front wings and that gaps are equal. If
necessary, adjust bonnet alignment and/or
gaps.

4. Finally tighten hinge bolts to 9 Nm (7 lbf.ft).
