Sensor - crankshaft position (CKP)

ENGINE MANAGEMENT SYSTEM - SIEMENS

REPAIRS

18-3-9

Sensor - crankshaft position (CKP)

$% 18.30.12

Remove

1. Disconnect battery earth lead.
2. Remove engine acoustic cover.

 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

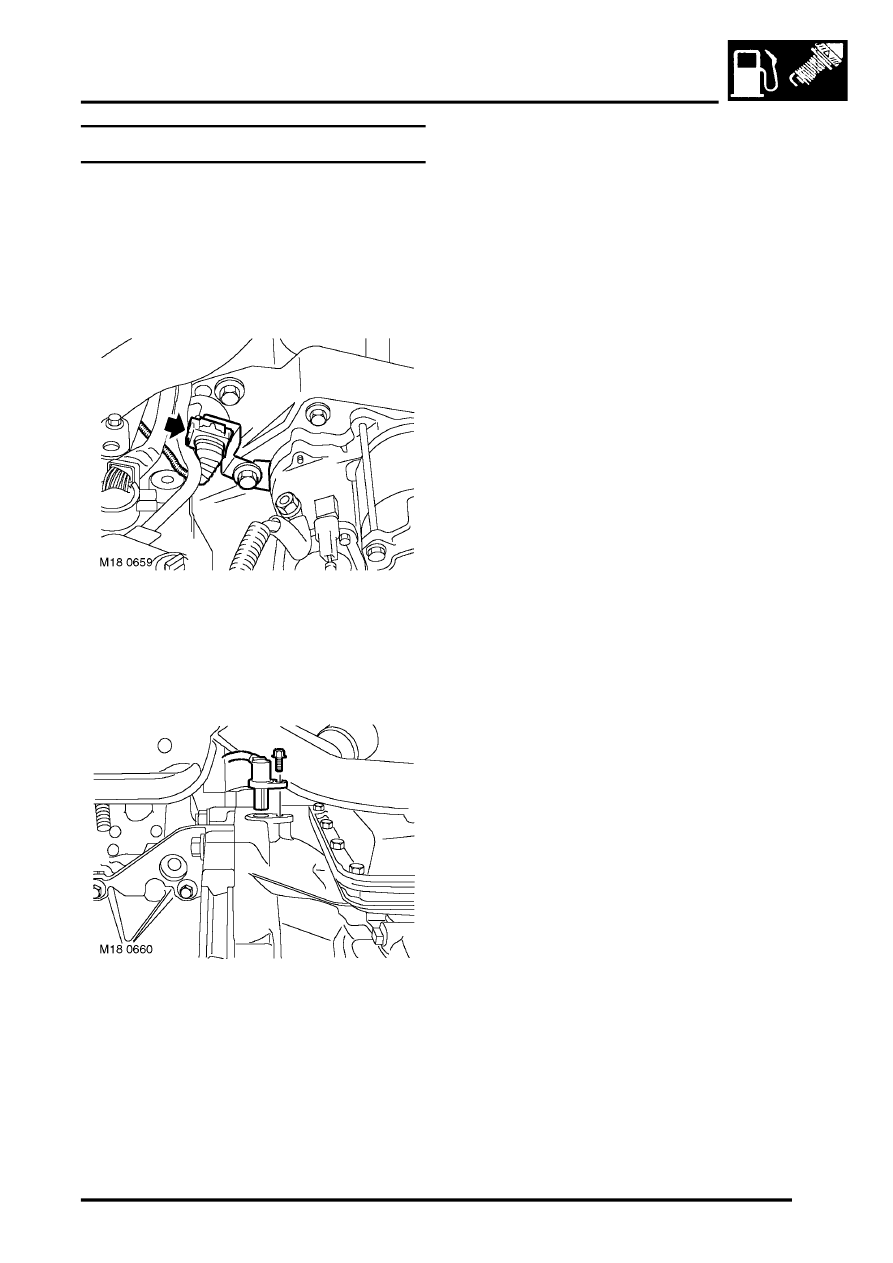

3. Disconnect CKP sensor multiplug from engine

harness.

4. Remove underbelly panel.

 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

5. Remove bolt securing CKP sensor to gearbox

housing and remove sensor.

Refit

1. Clean CKP sensor and mating face.
2. Position CKP sensor, fit and tighten bolt to 9

Nm (6.5 lbf.ft).

3. Fit underbelly panel.

 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

4. Connect CKP sensor multiplug to engine

harness.

5. Fit engine acoustic cover.

 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

6. Connect battery earth lead.
