Pulley - crankshaft

ENGINE - K SERIES KV6

12-3-10 REPAIRS

Pulley - crankshaft

$% 12.21.01

Remove

1. Remove underbelly panel.

 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

2. Remove RH front road wheel.

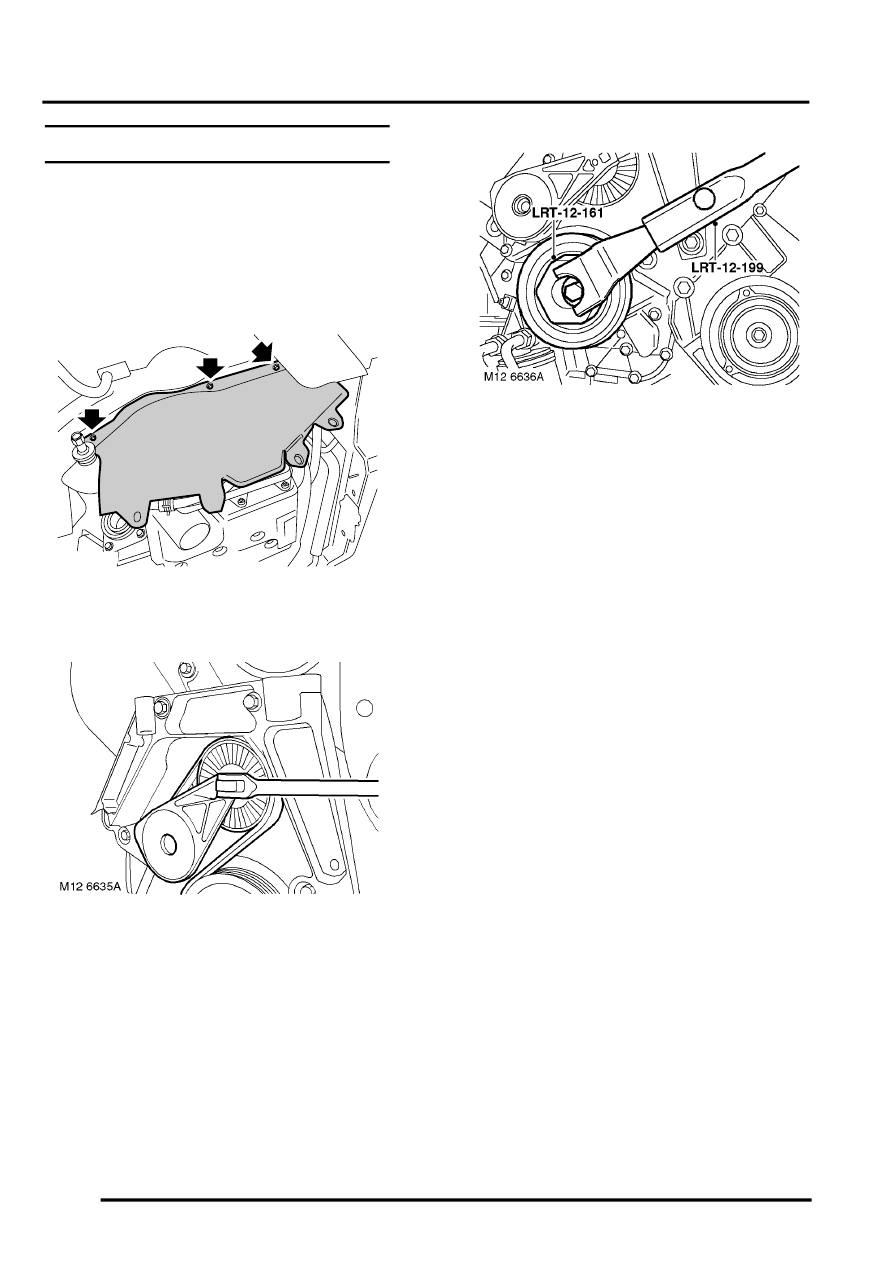

3. Remove 3 bolts securing RH splash shield to

body and remove shield.

4. Using a 3/8 square drive socket bar, raise

ancillary drive belt tensioner and release drive
belt from crankshaft pulley.

5. Assemble  LRT-12-161  to  LRT-12-199 and

secure with clamp bolt.

6. Insert LRT-12-161 with LRT-12-199 into

crankshaft pulley, loosen and remove pulley
bolt.

7. Remove tools from crankshaft pulley, remove

crankshaft pulley.

Refit

1. Clean crankshaft pulley and crankshaft gear

mating faces.

2. Fit crankshaft pulley to crankshaft gear and

ensure that the indent on pulley locates over
the lug on crankshaft gear.

3. Fit crankshaft pulley bolt and washer, position

LRT-12-161 with LRT-12-199 into crankshaft
pulley. Tighten pulley bolt to 160 Nm (118
lbf.ft).

4. Remove tools from crankshaft pulley.
5. Ensure drive belt is located on ancillary pulleys,

raise belt tensioner and fit drive belt to
crankshaft pulley.

6. Fit splash shield and secure with bolts.
7. Fit RH road wheel and tighten nuts to 115 Nm

(85 lbf.ft)

8. Fit underbelly panel.

 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

M12 6614
