Cylinder head gasket - RH (page 4 of 4)

ENGINE - K SERIES KV6

REPAIRS 12-3-19

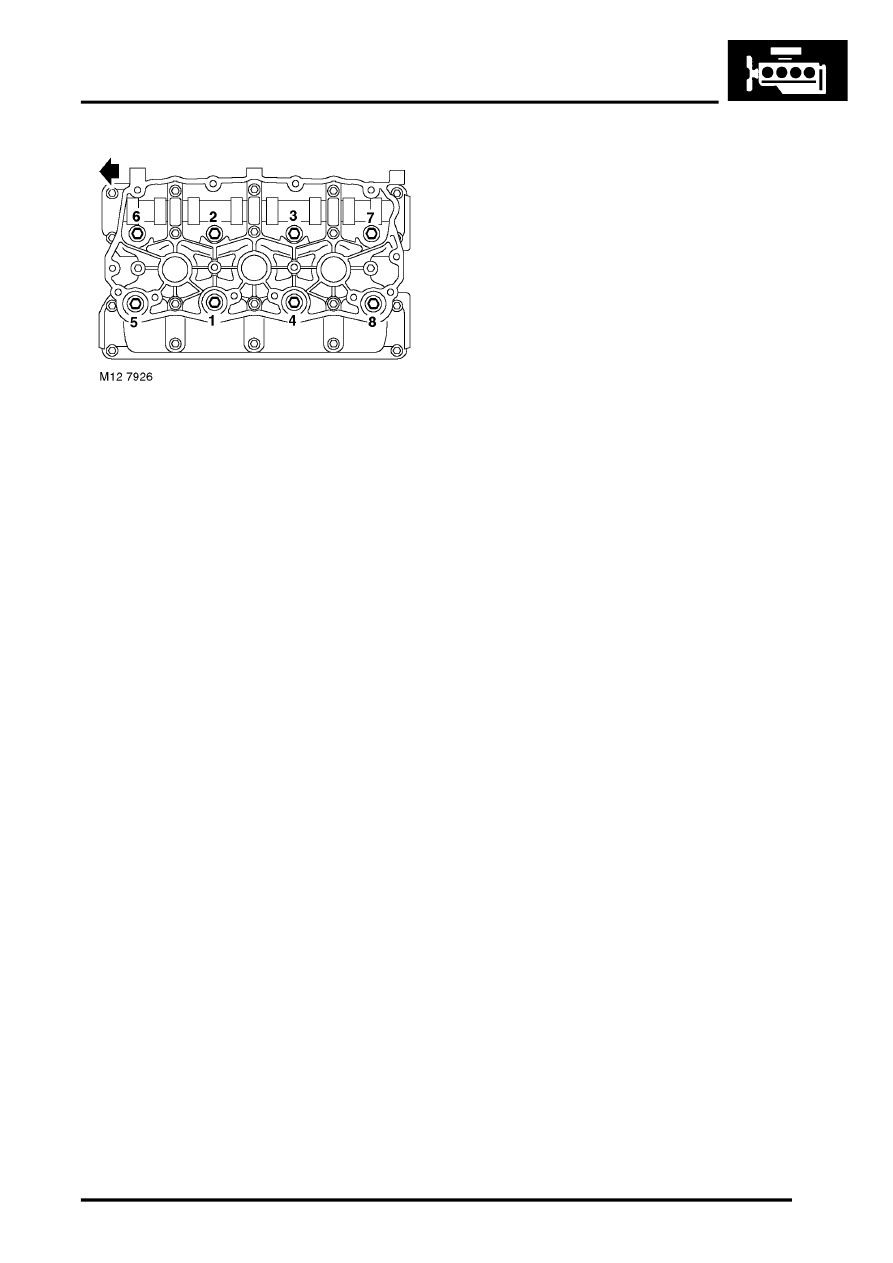

10. Tighten cylinder head bolts progressively in the

sequence illustrated to:

l

Stage 1 - 25 Nm (18 lbf.ft)

l

Stage 2 - Tighten in the same sequence to
25 Nm (18 lbf.ft)

l

Stage 3 -Tighten in the same sequence to
25 Nm (18 lbf.ft)

l

Stage 4 - Using an angle torque gauge,
tighten bolts in the same sequence a further
180

°

11. Fit RH camshaft cover gasket.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Camshaft cover gasket - RH.

12. Remove and discard lower 'O' rings from

injectors.

13. Clean injectors and injector locations in fuel rail.
14. Lubricate new 'O' rings with castor oil and fit to

injectors.

15. Position fuel rail assembly and secure injectors

to inlet manifolds.

16. Position injector protection cover - if fitted to RH

fuel rail; secure injector harness to protection
cover or fuel rail with clips.

17. Fit bolts securing fuel rail to inlet manifolds and

tighten to 9 Nm (7 lbf.ft).

18. Connect coolant bleed hose to inlet manifold

and secure with clip.

19. Connect breather hoses to RH camshaft cover

and inlet manifold.

20. Position ignition coils to LH inlet manifold.
21. Position earth lead, fit nuts and bolts securing

ignition coils to LH inlet manifold and tighten to
9 Nm (7 lbf.ft).

22. Connect multiplugs to plug top coils and secure

with locking clips.

23. Clean camshaft timing belt cover backplate

bolts and apply sealant, Part No. STC 50552 to
the first 3 threads.

24. Position backplate, fit and tighten bolts to 9 Nm

(7 lbf.ft).

25. Fit camshaft timing belt.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Camshaft timing belt.

26. Fit RH exhaust manifold gasket.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Gasket - exhaust
manifold - RH - Non NAS.


 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Gasket(s) -
exhaust manifold - RH - KV6 - NAS.

27. Fit inlet manifold chamber.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Seals - inlet
manifold chamber - up to 03MY.

28. Fill cooling system.



 +

 COOLING SYSTEM - K SERIES KV6,

ADJUSTMENTS, Coolant - drain and refill.

29. Check engine oil level and top-up if necessary.



 +

 MAINTENANCE, MAINTENANCE,

Engine Oil and Filter – KV6.
