Cylinder head gasket - RH (page 2 of 4)

ENGINE - K SERIES KV6

REPAIRS 12-3-17

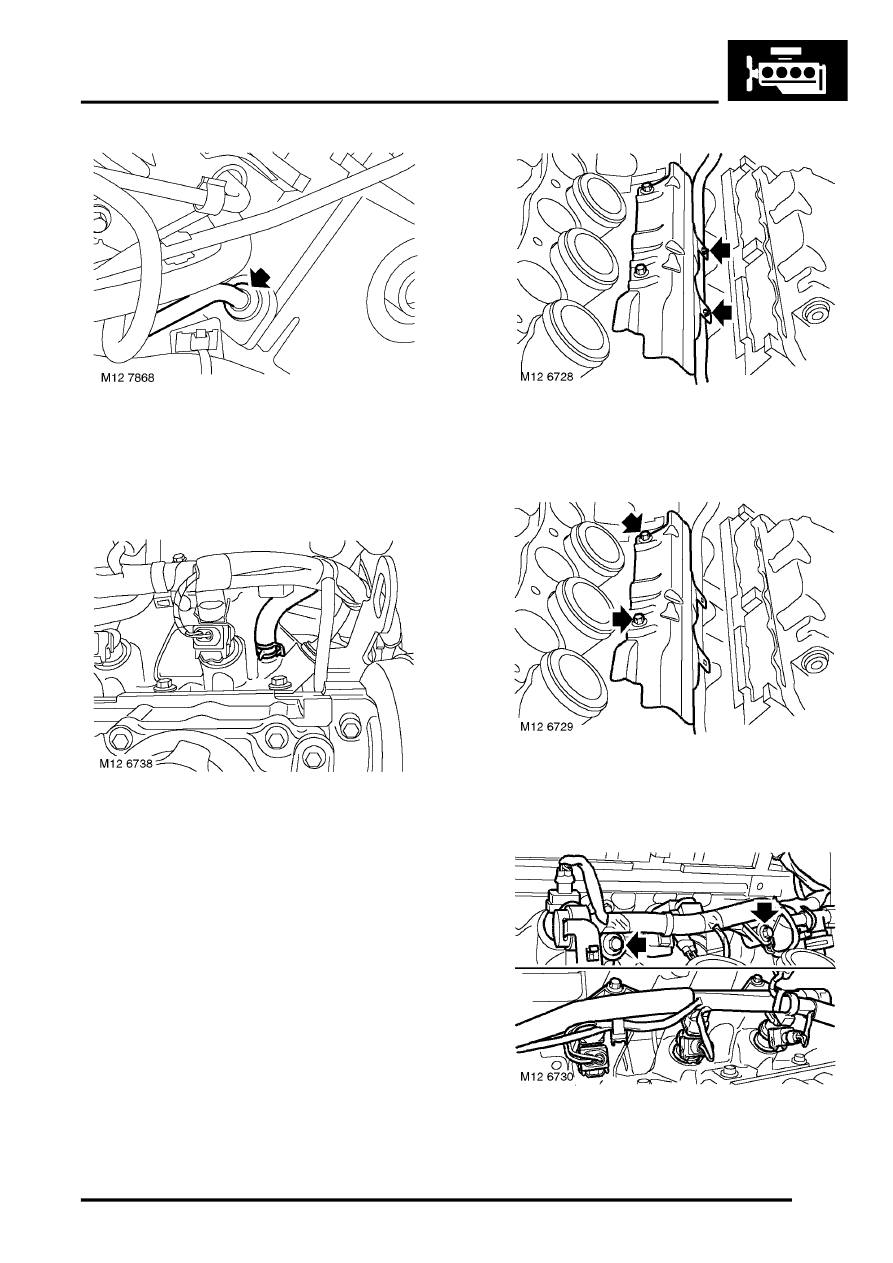

7. Depress locking collar and release breather

hose from RH inlet manifold.

8. Remove RH camshaft cover gasket.

 +

 ENGINE - K SERIES KV6, REPAIRS,

Camshaft cover gasket - RH.

9. Release clip and disconnect coolant bleed

hose from RH inlet manifold, position hose
aside.

10. Release injector harness clips from injector

protection cover - if fitted or from bosses on fuel
rail.

11. Remove 2 bolts securing protection cover - if

fitted and RH fuel rail to RH inlet manifold,
remove cover.

12. Remove 2 bolts securing fuel rail to LH inlet

manifold.
