Camshaft cover gasket - LH - from 03MY

ENGINE - K SERIES KV6

REPAIRS 12-3-21

Refit

1. Clean mating surfaces of camshaft cover and

carrier.

2. Clean inside of camshaft cover. If necessary,

wash oil separator elements in solvent and
blow dry.

3. Position new gasket to camshaft carrier with

arrows on gasket pointing towards inlet
manifold.

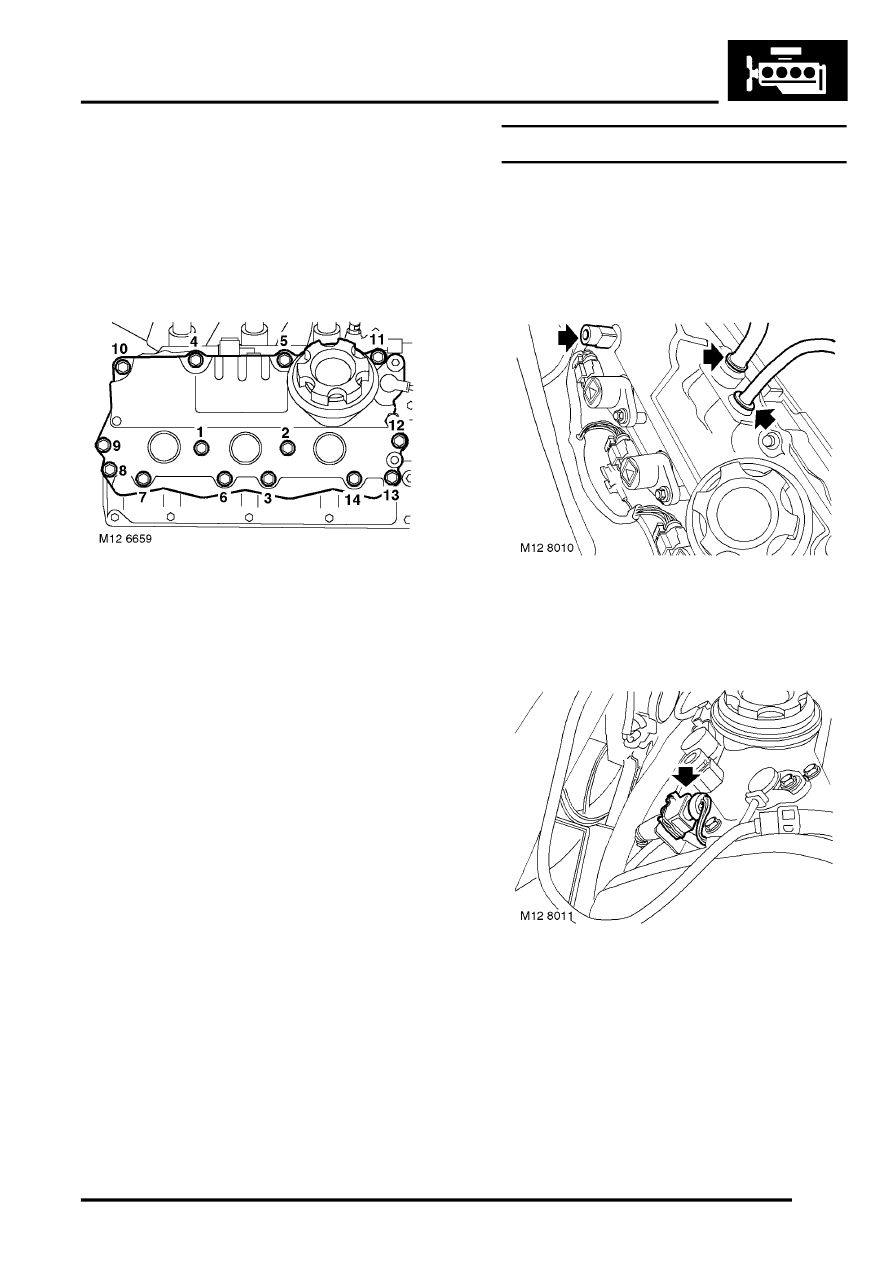

4. Position camshaft cover, fit and tighten bolts

progressively in the sequence shown to 9 Nm
(7 lbf.ft).

5. Position multiplug bracket, fit and tighten bolt to

9 Nm (7 lbf.ft).

6. Secure male end of CMP sensor multiplug to

bracket and connect multiplug.

7. Connect ht leads to spark plugs in their correct

fitted order.

8. Position ht lead guide bracket, fit and tighten

special bolt.

9. Connect breather hoses to LH camshaft cover.

10. Fit engine acoustic cover.

 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

11. Check engine oil, top-up if necessary.

 +

 MAINTENANCE, MAINTENANCE,

Engine Oil and Filter – KV6.

Camshaft cover gasket - LH - from 03MY

$% 12.29.40

Remove

1. Remove the engine acoustic cover.

 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

2. Depress locking collars and release 2 breather

hoses from LH camshaft cover.

3. Remove acoustic cover retainer and remove

plug top coil  harness clip.

4. Disconnect CMP sensor multiplug and release

male end of multiplug from bracket.
