Fluid cooler - Td4

AUTOMATIC GEARBOX - JATCO

44-30

REPAIRS

Fluid cooler - Td4

$% 44.24.10

Remove

1. Disconnect battery earth lead.
2. Remove underbelly panel.

 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

3. Position container to collect coolant spillage.

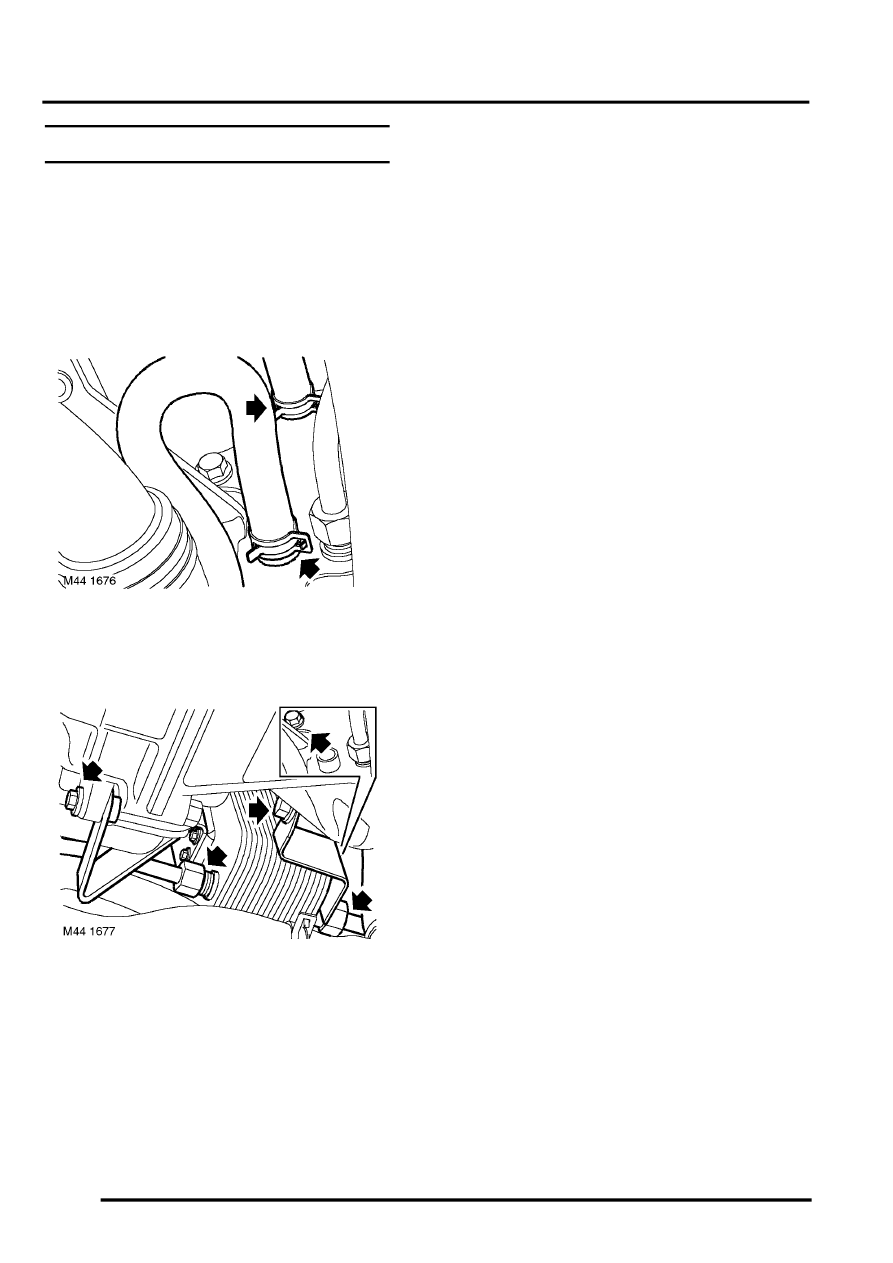

4. Release 2 clips and disconnect coolant hoses

from fluid cooler.

5. Position container to collect fluid spillage.

6. Disconnect 2 fluid cooler hose unions and

discard 'O' rings.

7. Remove 3 bolts securing fluid cooler bracket.
8. Remove fluid cooler.

Refit

1. Clean cooler mounting points.
2. Position fluid cooler to mounting, fit bolts,

tighten 2 bolts to 45 Nm (33 lbf.ft) and
remaining bolt to 25 Nm (18 lbf.ft).

3. Connect coolant hoses and secure with clips.
4. Lubricate new 'O' rings with clean transmission

fluid and fit to fluid cooler hoses.

5. Connect hoses to fluid cooler and tighten

unions to 18 Nm (13 lbf.ft).

6. Top-up gearbox fluid level.

 +

 MAINTENANCE, MAINTENANCE,

Automatic Gearbox – JATCO.

7. Connect battery earth lead.
8. Refill cooling system.

 +

 COOLING SYSTEM - Td4,

ADJUSTMENTS, Coolant - drain and refill.

9. Fit underbelly panel.

 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.
