Steering Rack

STEERING

DESCRIPTION AND OPERATION

57-5

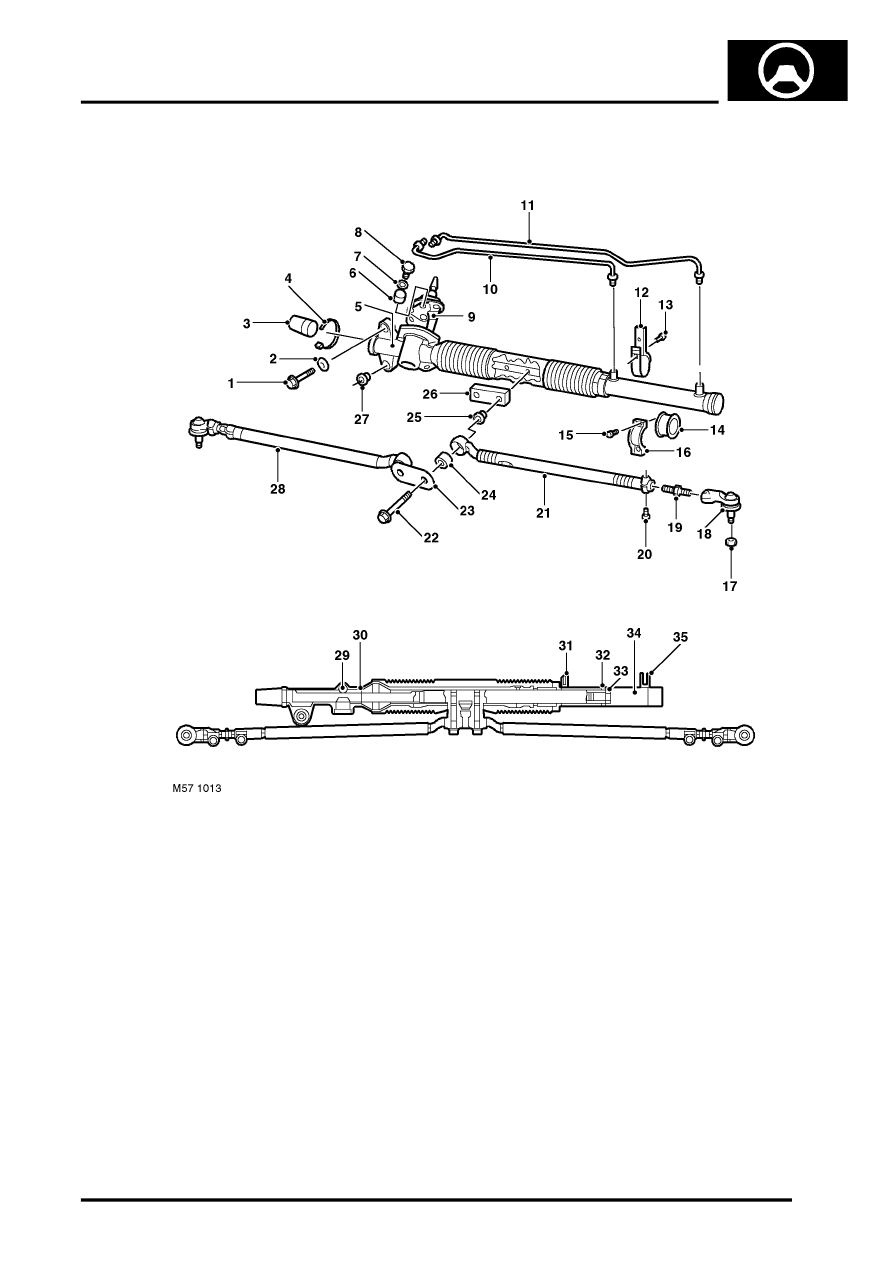

Steering Rack

RHD shown, LHD similar

1 Flanged bolt (2 off)
2 Washer (lower bolt only)
3 Dust cover
4 Tie
5 Steering rack casting
6 Non return valve
7 Seal
8 Adaptor
9 Valve unit

10 Feed pipe (6 mm diameter)
11 Feed pipe (10 mm diameter)
12 Pipe support bracket
13 Bolt
14 Rack mounting cushion
15 Bolt (2 off)
16 Rack mounting bracket
17 Nut (2 off)
18 Track rod end (2 off)

19 Turnbuckle (2 off)
20 Bolt (4 off)
21 Track rod LH
22 Track rod bolt (2 off)
23 Support plate
24 Inner track rod bush (2 off)
25 Spacer (2 off)
26 Slider and bush assembly
27 Mounting bush (2 off)
28 Track rod RH
29 Steering pinion
30 Steering rack
31 Cylinder annulus port
32 Piston seal
33 Piston bolt
34 Cylinder
35 Cylinder full area port
