FUEL DELIVERY SYSTEM - K SERIES KV6

19-3-4

DESCRIPTION AND OPERATION

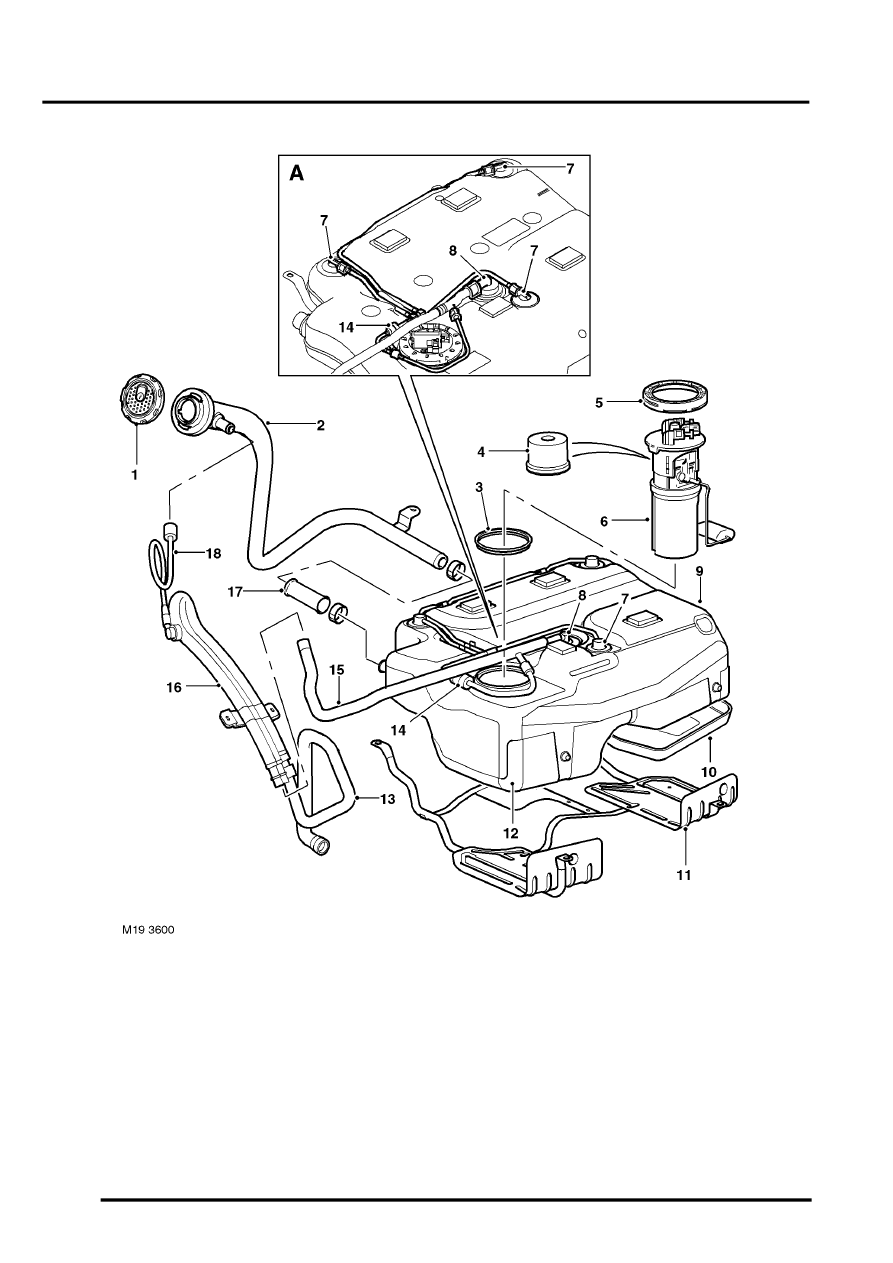

Fuel Tank and Fuel Pump

A  = From 2002.5 Model Year

1 Fuel filler cap
2 Filler tube
3 Seal
4 Fuel filter
5 Locking ring
6 Fuel pump assembly
7 Roll over valve
8 ORVR valve
9 Fuel tank

10 Fire shield

11 Cradle
12 Heat shield
13 Vent pipe from vapour separator to EVAP

canister

14 Two-way valve
15 Vent pipe from fuel tank to vapour separator
16 Vapour separator
17 Flexible tube
18 Recirculation pipe
