KV6 Engine – Camshaft Drive Belt Components

ENGINE - K SERIES KV6

12-3-12 DESCRIPTION AND OPERATION

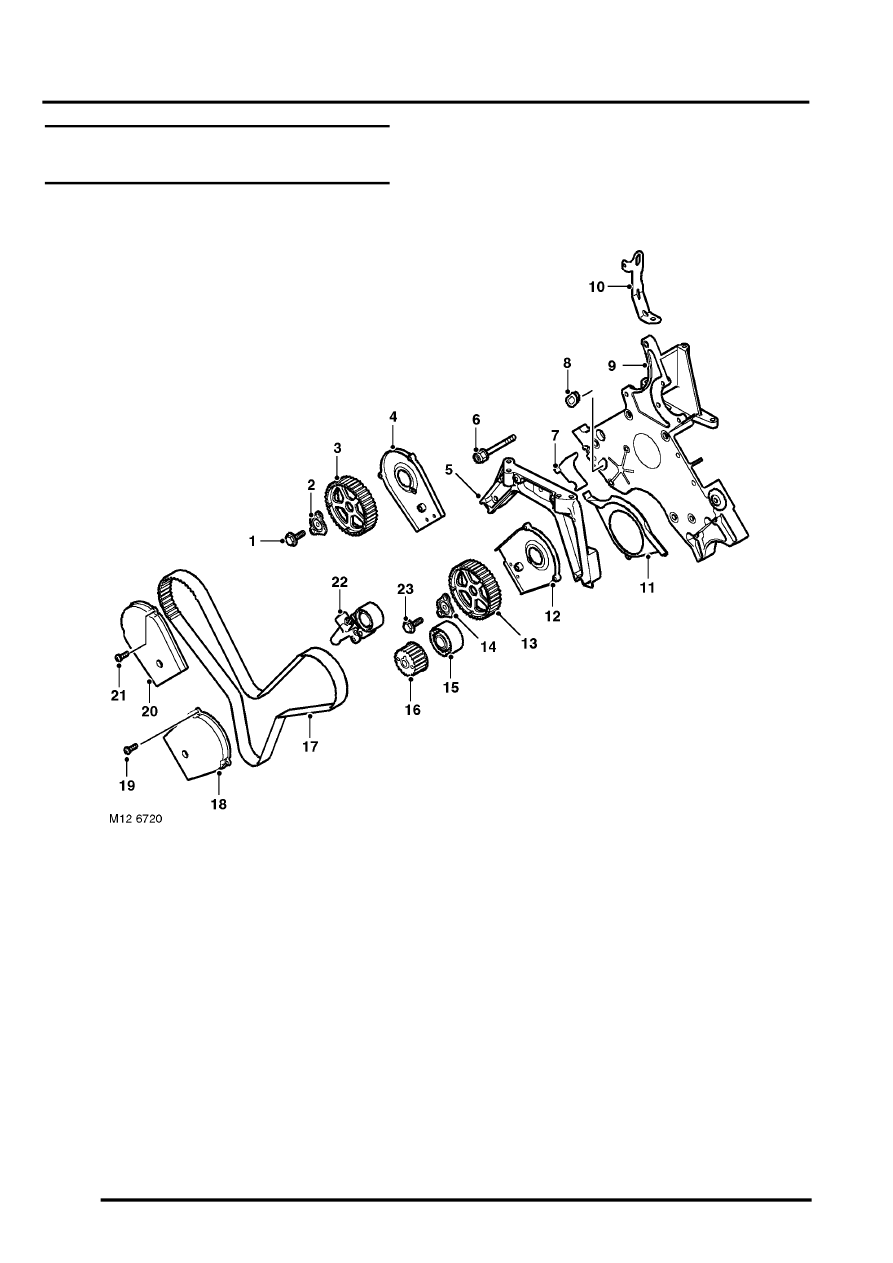

KV6 Engine – Camshaft Drive Belt
Components

1 Bolt – timing gear to inlet camshaft (RH)
2 Hub – camshaft front timing gear (RH)
3 Camshaft front timing gear (RH)
4 Drive belt (front) backplate cover – RH
5 Engine mounting bracket
6 Bolt – engine mounting bracket to front plate

(4 off)

7 Cover plate – drive belt
8 Blanking plug
9 Engine front plate

10 Engine lifting bracket – front
11 Cover – lower drive belt
12 Drive belt (front) backplate cover – LH
13 Camshaft front timing gear (LH)

14 Hub – camshaft front timing gear (LH)
15 Idler pulley – drive belt
16 Crankshaft timing gear
17 Drive belt – front
18 Front drive belt outer cover (LH)
19 Screw – front drive belt outer cover to inner

cover, LH (3 off)

20 Front drive belt outer cover (RH)
21 Screw – front drive belt outer cover to inner

cover, RH (3 off)

22 Tensioner assembly – front drive belt
23 Bolt – timing gear to inlet camshaft (LH)
