Refrigerant System (page 5 of 9)

AIR CONDITIONING

82-10

DESCRIPTION AND OPERATION

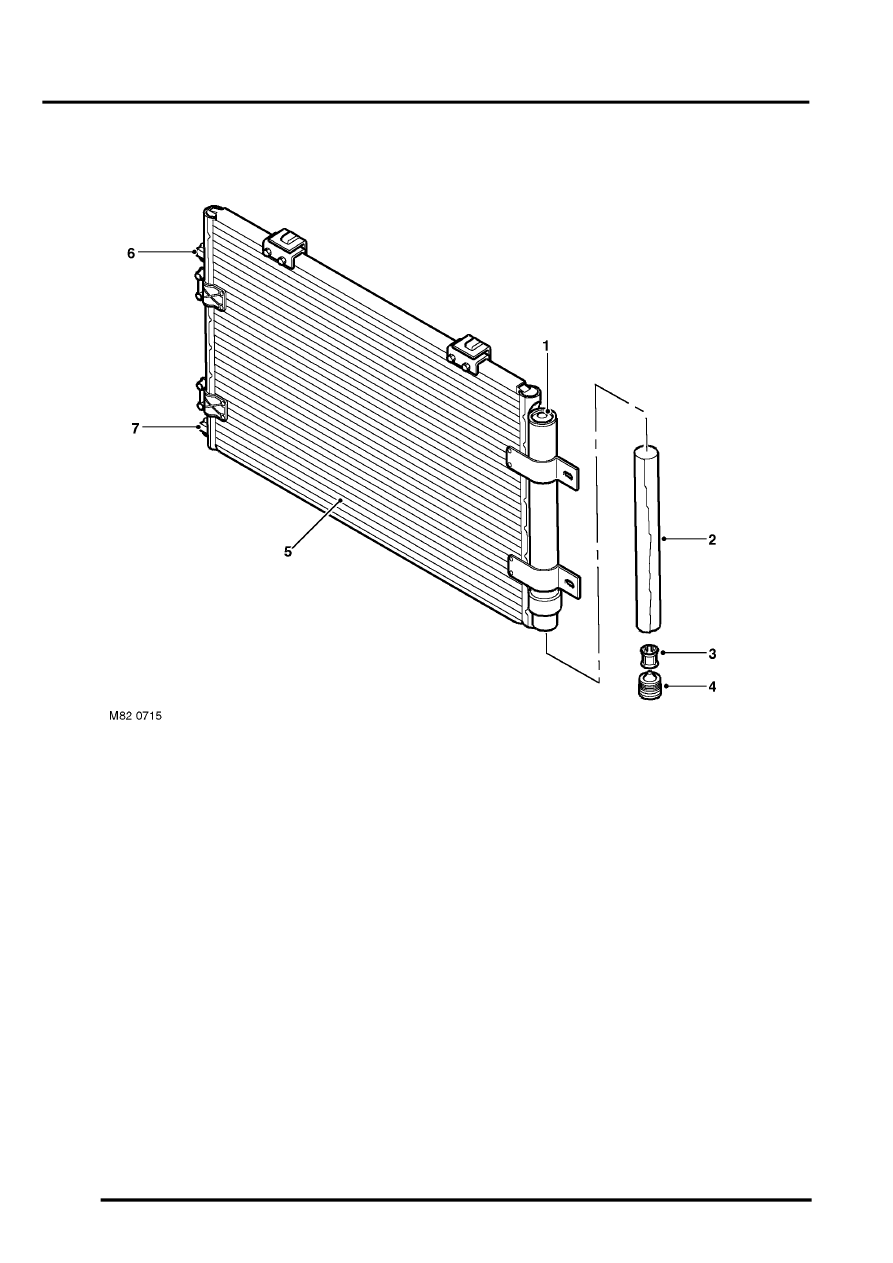

Condenser and Modulator

1 Modulator
2 Desiccant
3 Filter
4 Plug

5 Heat exchanger
6 Outlet connection
7 Inlet connection

The condenser transfers heat from the refrigerant to the surrounding air to convert the vapour from the compressor
into a liquid.  A modulator mounted on the side of the condenser performs the same basic function as a conventional
receiver/drier, in that it incorporates a filter and a desiccant to remove moisture and solid impurities from the
refrigerant. The modulator also functions as a reservoir for liquid refrigerant, to accommodate changes of heat load
at the evaporator.
