WINDSCREEN WIPER MOTOR AND LINKAGE

WIPERS AND WASHERS

5

REPAIR

WINDSCREEN WIPER MOTOR AND LINKAGE

Service repair no - 84.15.12.

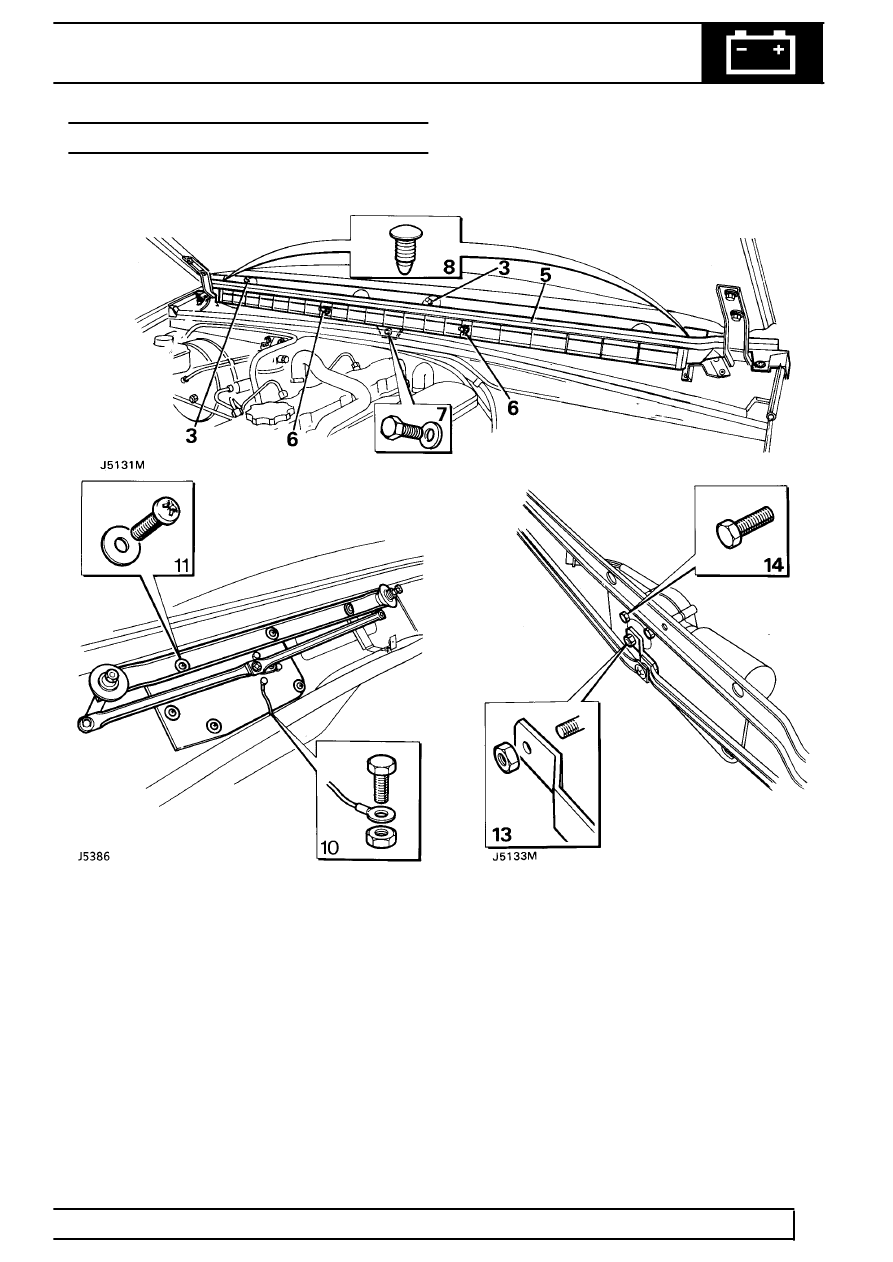

Remove

1. Disconnect battery negative lead.
2. Remove windscreen wiper arms.

See Wiper

arms - Windscreen

3. Remove securing nuts and steel and rubber

washer from wiper spindles.

4. Open the bonnet [hood].
5. Remove rubber seal from cowl flange.
6. Disconnect tubing from windscreen washer jets.
7. Remove centre bolt from cowl.
8. Remove retainers securing centre section of

cowl to outer sections.

9. Detach centre section of cowl.

10. Remove nut and bolt securing wiper motor

negative lead to body.

11. Remove five screws securing wiper

motor/linkage support plate.

12. Lift assembly clear of bulkhead, disconnect

wiper motor multi-plug and withdraw assembly.

13. Remove wiper motor spindle nut and release

rotary connecting link from spindle.

14. Remove wiper motor retaining bolts and

withdraw negative lead and wiper motor from
support plate.

15. The linkage arms can be detached by removing

the retaining clips and withdrawing the arms and
washers.
Note location of plain and wavy washers for
reassembly purposes.
