REAR WINDOW WASHER JET

84

WIPERS AND WASHERS

4

REPAIR

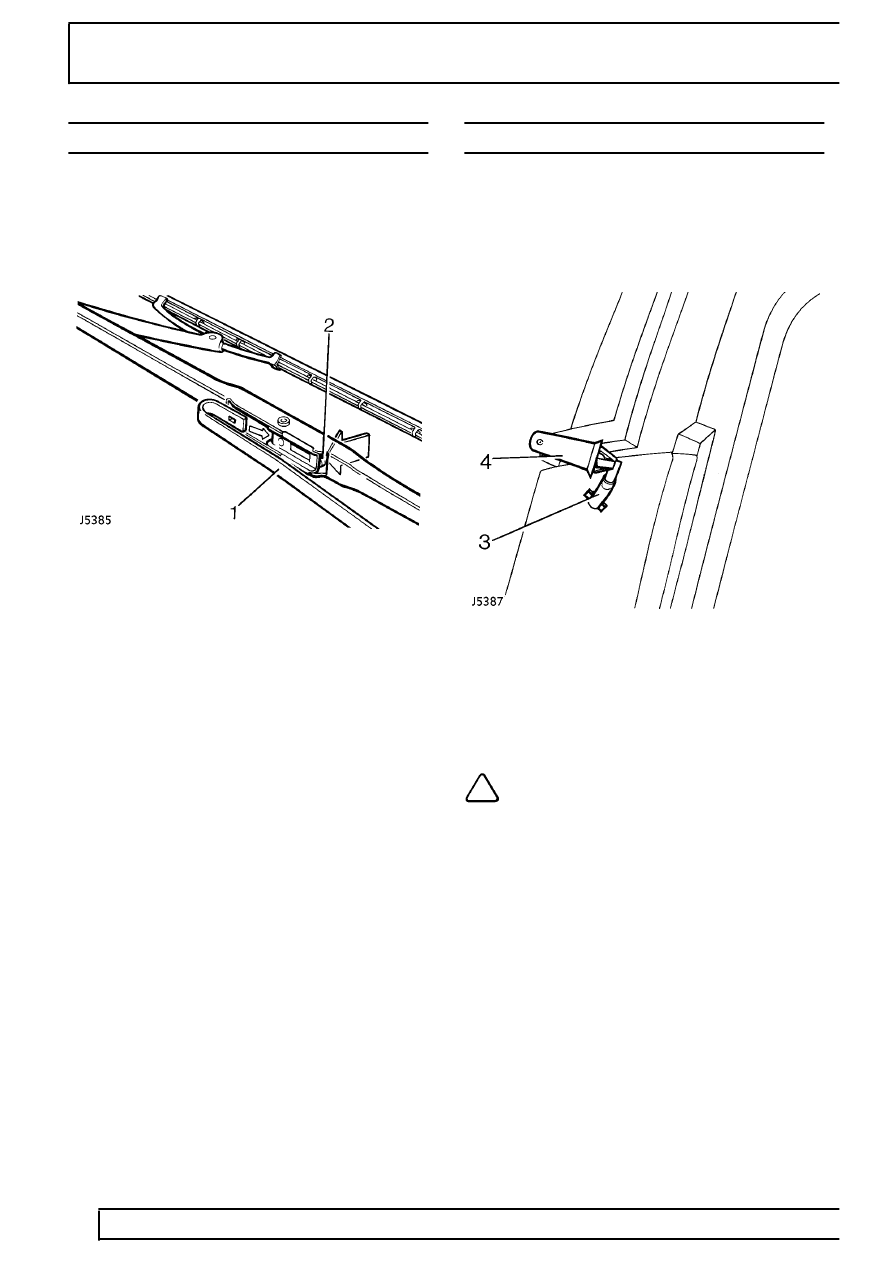

WIPER BLADES

Service repair no - 84.15.05

Remove

1. Pull wiper blade away from screen.
2. Depress spring clip and withdraw blade from

hooked end of wiper arm.

Refit

3. Reverse removal procedure. 1 and 2.

REAR WINDOW WASHER JET

Service repair no - 84.30.09

Remove

1. Turn washer jet in a clockwise direction to

release it from the rear quarter panel.

2. Remove rear quarter/speaker trim panel.

3. Feed washer tubing through rear quarter panel

to allow removal of washer jet.

4. Remove washer jet from tubing.

Refit

5. Reverse removal procedure. 1 to 4.

NOTE: The tubing run from the reservoir to
rear door washer jet differs between left
and right hand drive vehicles. On right

hand vehicles the tubing run is on the left hand
side of the roof. On left hand drive vehicles, the
right side.

See Description and operation,

Windscreen Wiper and Washer Operation
