REAR DOOR WIPER MOTOR

84

WIPERS AND WASHERS

6

REPAIR

Refit

16. Reverse removal procedure.
17. Fit wiper motor to support plate using new

sealing bushes at the motor spindle as
necessary.

18. When positioning assembled motor and support

plate use a new seal and bushes, if necessary.

REAR DOOR WIPER MOTOR

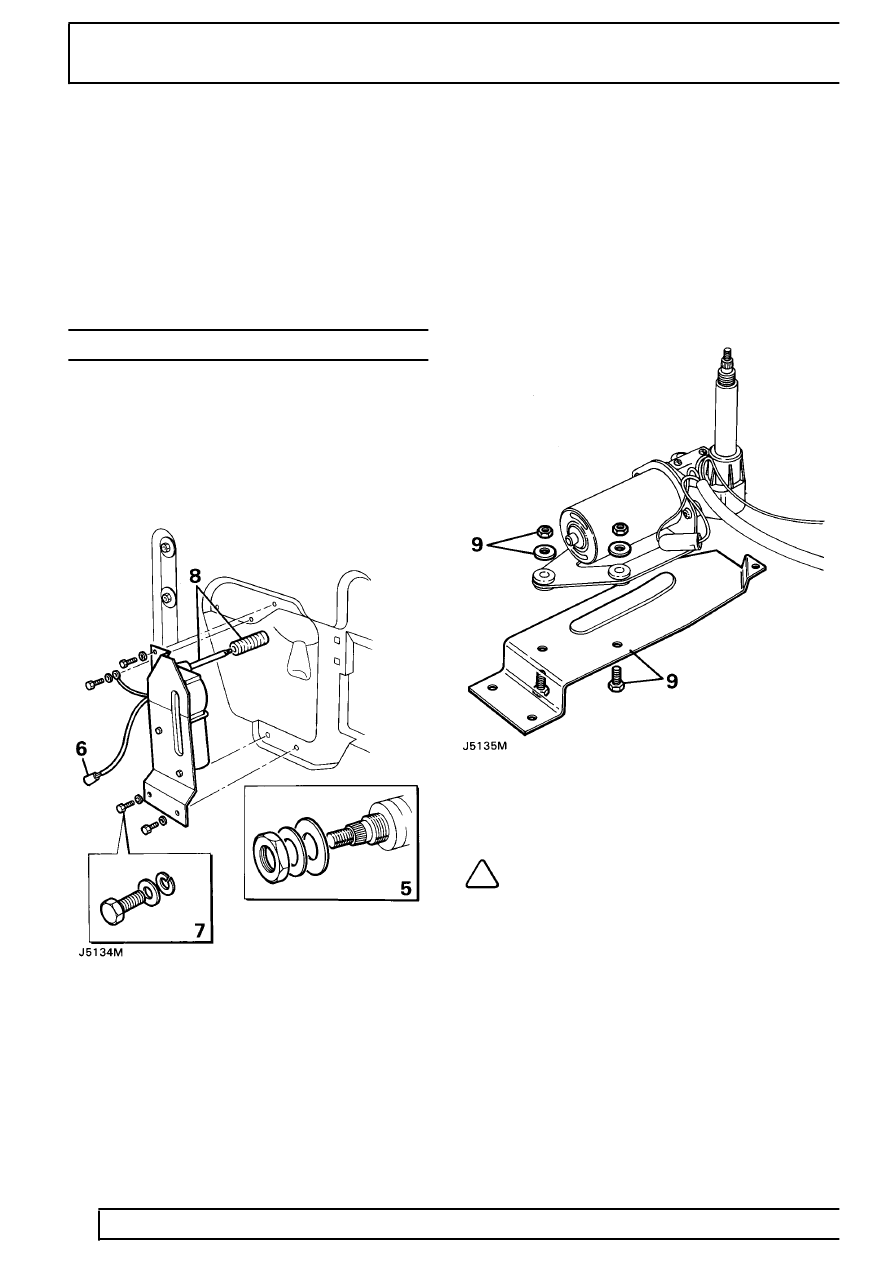

Service repair no - 84.35.12.

Remove

1. Disconnect battery negative lead.
2. Remove rear door trim panel.
3. Remove spare wheel.

4. Remove wiper arm and grommet.
5. Remove nut, plain washer and seal from drive

spindle.

6. From inside the door, disconnect wiper motor

leads from door harness at multi-plug.

7. Remove bolts securing wiper motor mounting

bracket and negative lead to inner door panel.

8. Withdraw motor spindle from outer door panel

and manoeuvre wiper motor from door casing
complete with the spindle spacer.

9. Remove two rubber mounted nuts securing

mounting bracket to motor and detach bracket.

Refit

10. Reverse removal procedure. 1 to 9.

NOTE: If a new wiper motor assembly has
been fitted, before fitting the wiper arm.
Reconnect battery negative lead. Operate

wiper motor to ensure that motor spindle is in
park position.
