WIPER ARM - REAR WINDOW

WIPERS AND WASHERS

3

REPAIR

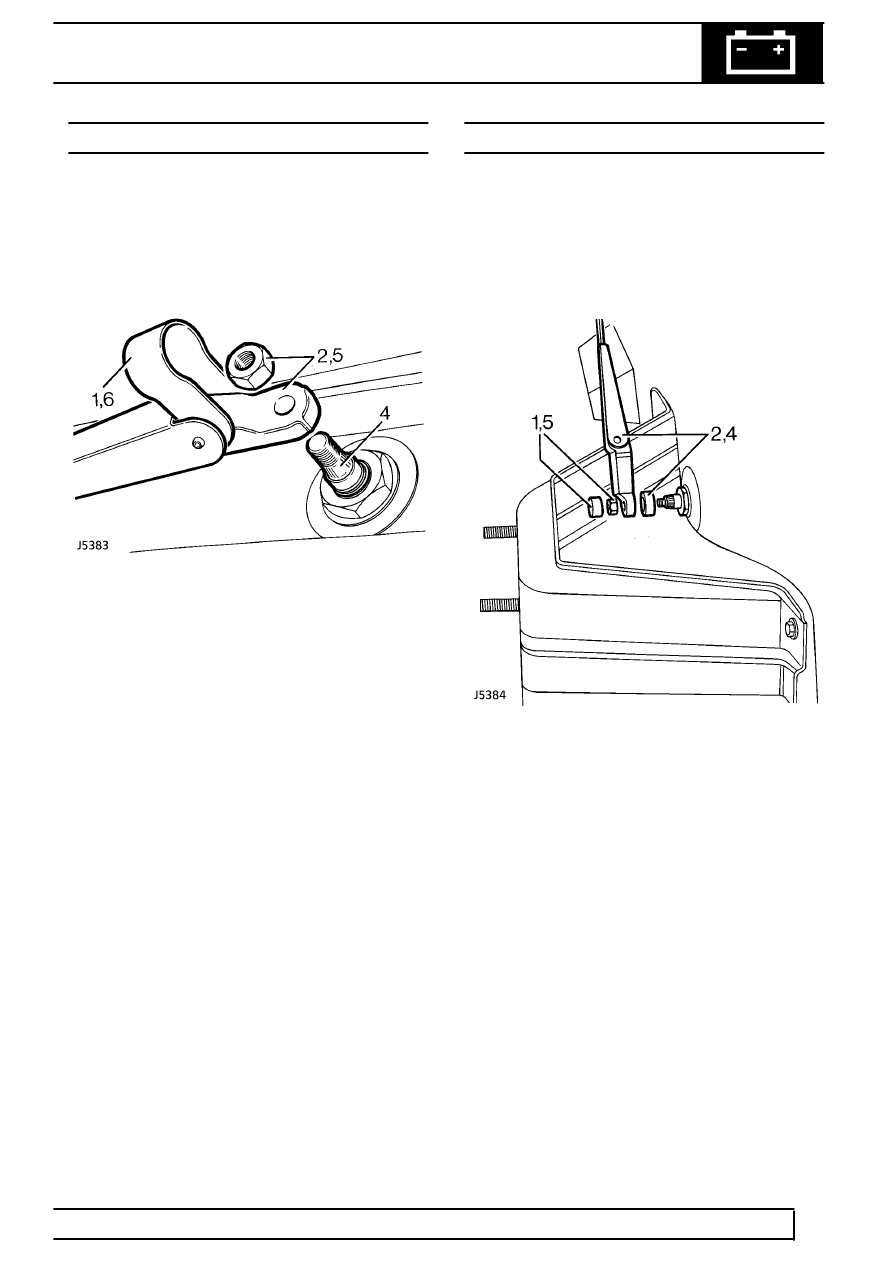

WIPER ARMS - WINDSCREEN

Service repair no - 85.15.01.

Remove

1. Lift wiper arm end cap to gain access to securing

nut.

2. Remove nut and withdraw wiper arm from

splined boss.

Refit

3. Allow wiper motor to move to ’park’ position.
4. Push arm onto splined boss, locating it so that

wiper blades are clear of windscreen rail.

5. Fit and tighten securing nut.
6. Push end cap over securing nut.
7. Operate wiper on a wet windscreen to ensure

blades do not over travel.

WIPER ARM - REAR WINDOW

Service repair no - 84.35.01.

Remove

1. Remove plastic nut cover and wiper arm

securing nut.

2. Withdraw wiper arm and grommet from splined

boss.

Refit

3. Allow wiper motor to move to ’park’ position.
4. Fit spacer and wiper arm to splined boss so that

the wiper blade is clear of rear window surround.

5. Fit and tighten securing nut.
6. Push plastic nut cover into position.
7. Check operation of wiper.
