EVAPORATOR AND EXPANSION VALVE

AIR CONDITIONING

9

REPAIR

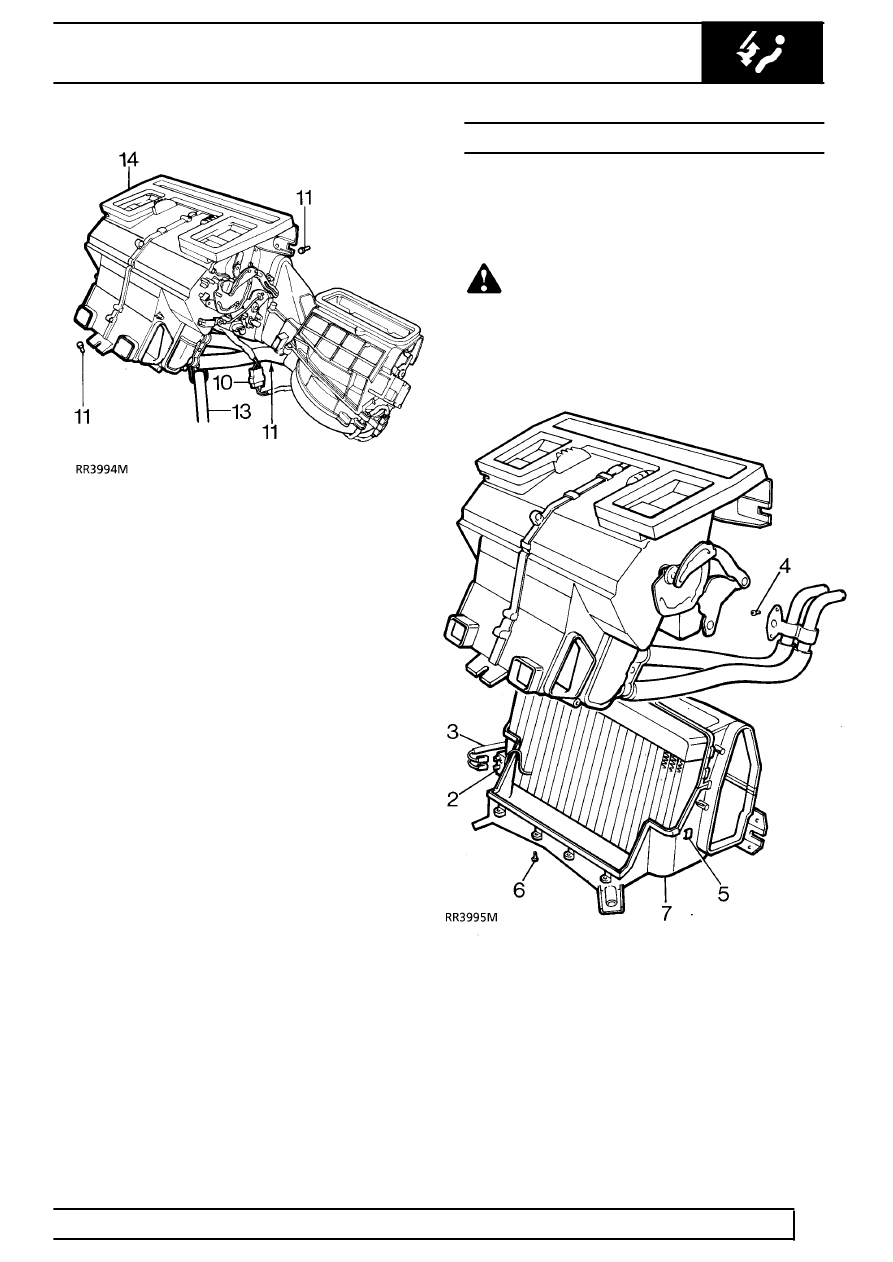

10. Disconnect multiplug connecting heater to

blower unit, remove 3 screws and remove
blower unit.

11. Remove 5 screws securing casing to bulkhead

and tunnel.

12. Remove 2 securing bolts and remove centre

console front mounting bracket.

13. Disconnect 2 drain tubes..
14. Ease heater and cooler unit from its location and

remove from vehicle.

Refit

15. Ease heater and cooler unit into position.
16. Fit retaining bolts finger tight. Tighten in

sequence, centre and top bolts and then the
bottom bolt.

17. Reverse removal procedure.
18. Use new ’O’ rings and lubricate with refrigerant

oil.

19. Evacuate and recharge system.

See

Adjustment, Refrigerant Recovery Recycling
Recharging

20. Leak test any disturbed joints.

See Adjustment,

Leak Test System

21. Perform a functional check.

EVAPORATOR AND EXPANSION VALVE

Service repair no - 86.25.20 - Evaporator
Service repair no - 86.25.01 - Expansion valve

Remove

WARNING: Wear eye and hand protection
when disconnecting components
containing refrigerant. Plug all exposed

connections immediately.

1. Remove heater and cooler unit.

See Heater

and Cooler Unit
