AIRBAG HARNESS

75

SUPPLEMENTARY RESTRAINT SYSTEM

14

REPAIR

AIRBAG HARNESS

Service repair no - 86.70.63

Remove

1. Remove driver’s airbag.

See driver’s airbag

module.

2. Remove passenger’s airbag.

See passenger’s

airbag module.

3. Remove dash panel assembly.

See CHASSIS

AND BODY, Repair, dash panel assembly

4. Remove heater blower unit.

See HEATING

AND VENTILATION, Repair, blower motor
unit - heater and air conditioning.

5. Remove heater and cooler unit.

See AIR

CONDITIONING, Repair, heater and cooler
unit

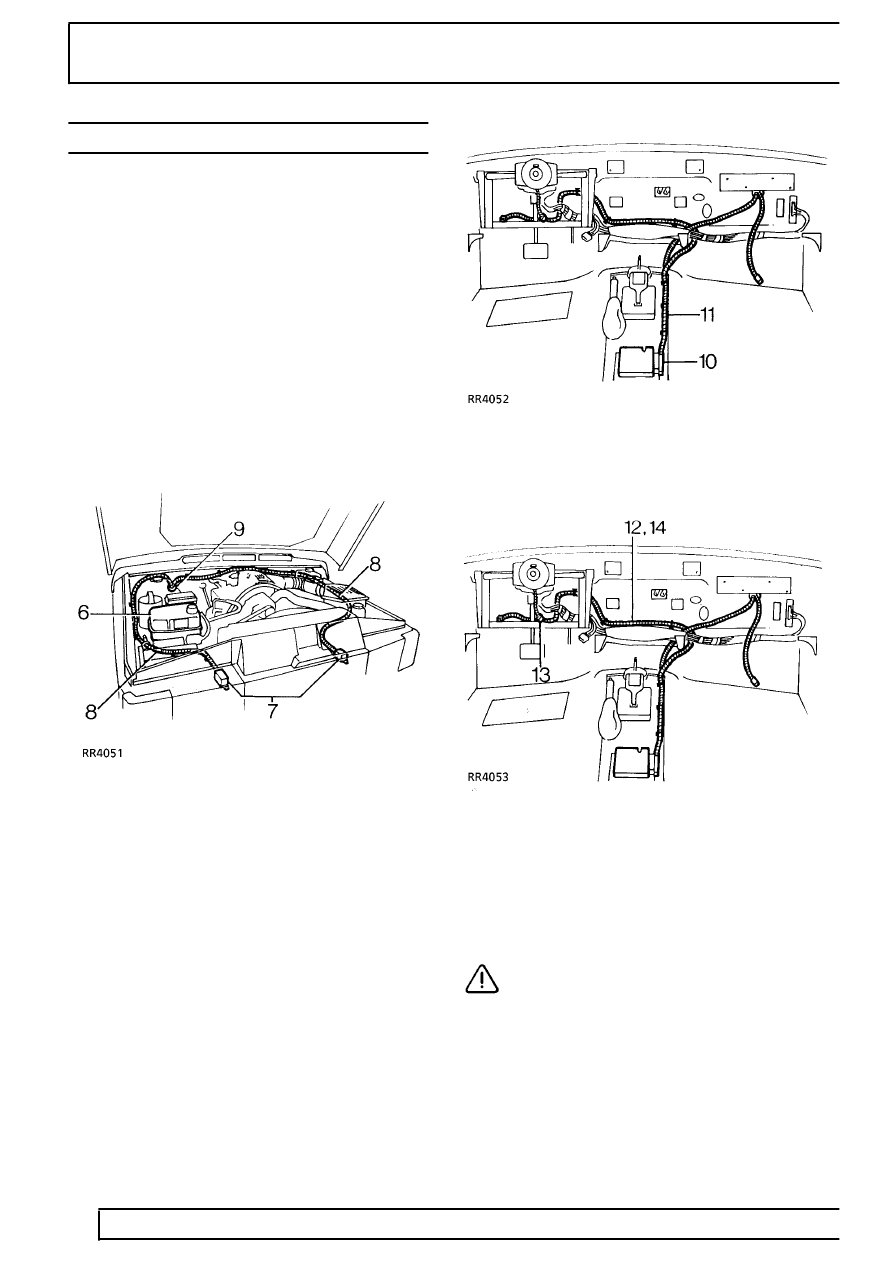

Pre 97 MY

6. Remove 3 screws securing expansion tank and

position expansion tank aside.

7. Disconnect multiplug from each crash sensor.
8. Release airbag harness from clips and ties along

the bulkhead and each valance.

9. Displace airbag harness grommet to inside of

bulkhead and feed harness through bulkhead.

All Models

10. Disconnect multiplug from airbag control unit.
11. Release airbag harness from under carpet.

12. Release ties securing harness along toeboard.
13. Disconnect steering wheel airbag multiplug.
14. Release airbag harness from driver’s side and

remove.

Refit

15. Reverse removal procedure.

CAUTION: Ensure harness is correctly
routed in harness protector and that all
securing clips and ties are correctly

engaged and harness is undamaged. Ensure all
connections are fully engaged and retained by
their latches.
