AIRBAG MANUAL DEPLOYMENT

SUPPLEMENTARY RESTRAINT SYSTEM

15

REPAIR

AIRBAG MANUAL DEPLOYMENT

CAUTION: Deployment in the vehicle will
damage the steering wheel; if the vehicle
is not being scrapped deploy the module

away from the vehicle in accordance with the
separate procedure.

If a vehicle is to be scrapped and contains an
undeployed airbag module, the module must be
manually deployed. This operation should only be
carried out using the following recommended manual
deployment procedure.

Before deployment is started the deployment tool self
test procedure should be carried out.

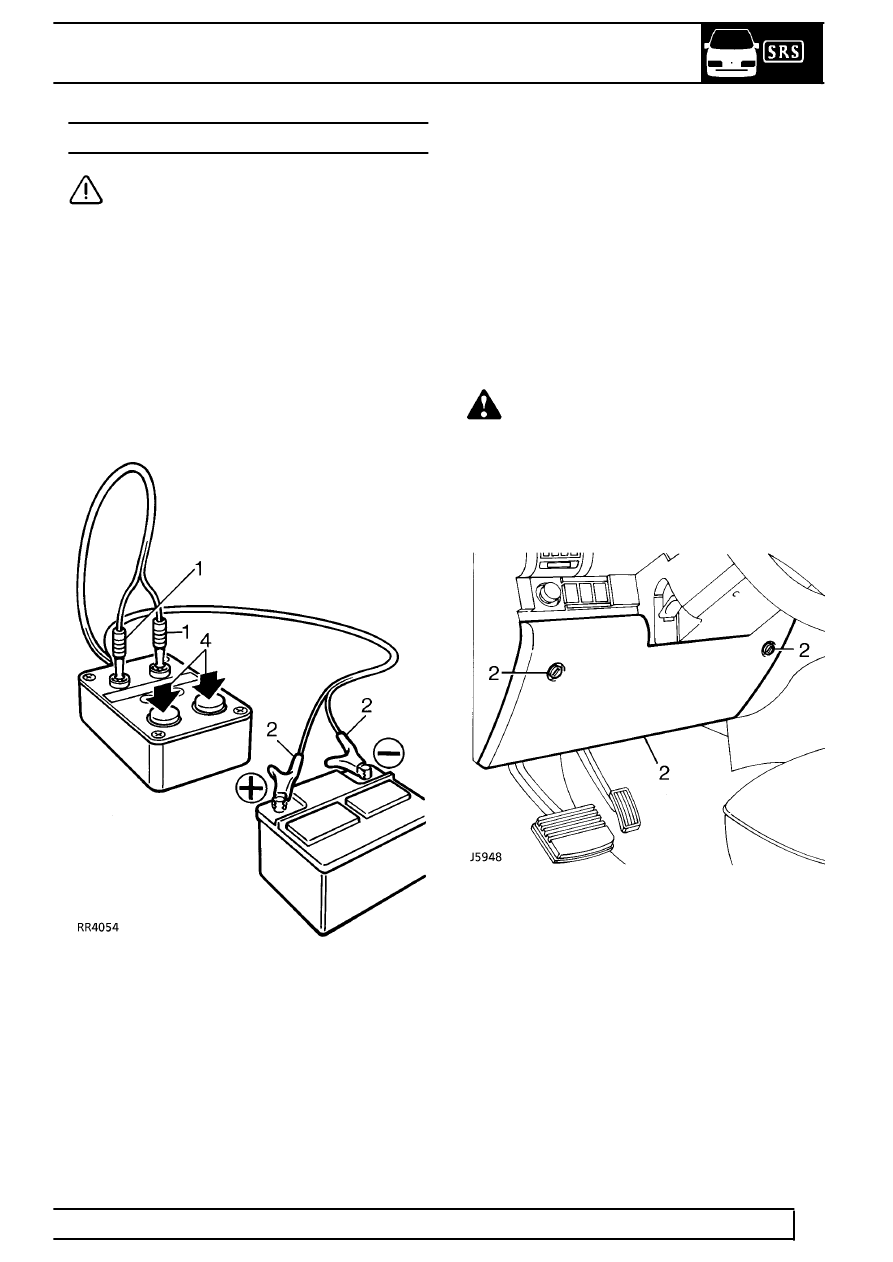

Deployment tool SMD 4082/1 self test procedure

1. Insert BLUE and YELLOW connectors of tool

lead into corresponding sockets on face of tool.

2. Connect crocodile clips of second tool lead to

battery, RED to positive and BLACK to negative.

3. RED "READY" light should illuminate.
4. Press and hold both operating buttons.

5. GREEN "DEFECTIVE" light should illuminate.
6. Release both operating buttons.
7. RED "READY" light should illuminate.
8. Disconnect tool from battery.
9. Disconnect blue and yellow connectors from tool

face sockets.

10. Self test now complete.

Deployment with module fitted to vehicle

These guidelines are written to aid authorised
personnel to carry out the safe disposal of the airbag
module when fitted to the vehicle.

WARNING: Only use the LAND ROVER
approved deployment equipment. Deploy
airbag module in a well ventilated

designated area. Ensure airbag module is not
damaged or ruptured before deploying.

1. Carry out deployment tool self test.

2. Release 2 turnbuckles securing lower panel to

dash, remove lower panel.
