REAR BRAKE CALIPERS

BRAKES

15

REPAIR

REAR BRAKE CALIPERS

Service repair no - 70.55.06
Service repair no - 70.55.17

Service tool:
LRT-50-700 - Piston clamp

Before starting repair refer to general brake service
practice.

See General Brake Service Practice

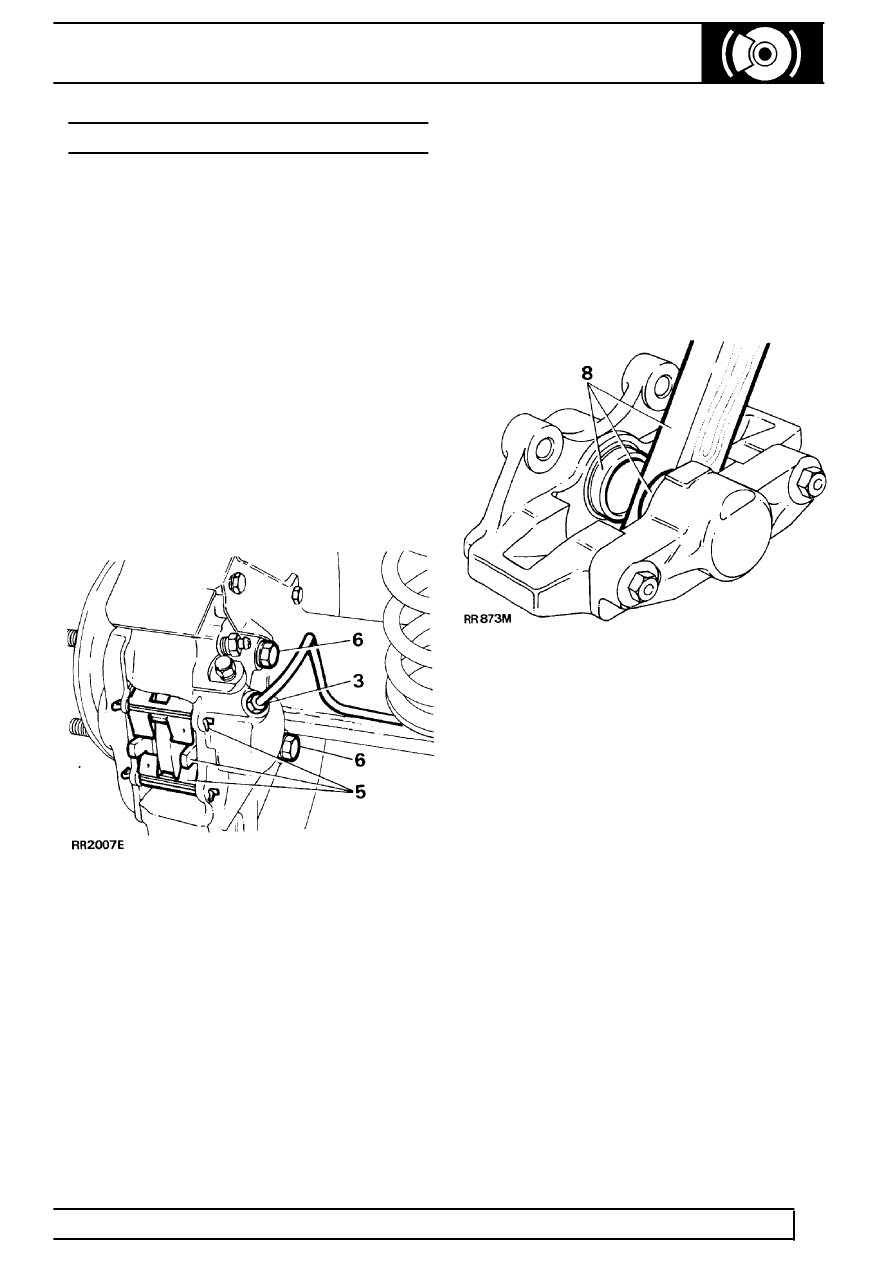

Remove caliper

1. Loosen rear road wheel nuts. Jack up vehicle,

lower onto axle stands, remove wheels.

2. Using a recognised hose clamp, clamp flexible

brake hose above rear axle.

3. Remove brake pipe(s) from rear brake caliper(s).
4. Seal pipe ends to prevent ingress of dirt.
5. Remove retaining pins and springs and withdraw

pads. If same pads are to be refitted, identify
them for assembly in original positions.

6. Remove two bolts, withdraw caliper from axle.

Repair

Do not separate caliper halves

7. Clean outer surfaces of caliper with aerosol

brake cleaner.

8. WITH CAUTION expel pistons from their bores

by applying air pressure to fluid inlet port. It is
unlikely both pistons will expel at same time,
regulate rate with a suitable piece of wood
inserted between two pistons.

9. Finally, remove pistons keeping them identified

with their respective bores.

10. Remove wiper seal retainer by inserting a blunt

screwdriver between retainer and seal and pry
retainer carefully from mouth of bore.

11. Taking care not to damage seal grooves, extract

wiper seal and fluid seal.

12. Clean bores, pistons and particularly seal

grooves using clean brake fluid only. If caliper or
pistons are corroded or their condition is not
perfect new parts must be fitted.
