13. Apply brake fluid to new seal. Fit seal into

groove in bore. When seal is seated it feels
raised to touch at edge furthest away from
mouth of bore.

14. Coat piston with brake fluid. Insert it squarely

into bore. Do not tilt piston during insertion and
leave 8mm projecting from bore.

15. Coat a new wiper seal with brake fluid and fit to

new seal retainer. Slide assembly, seal first, over
protruding piston into bore recess.

16. Using special tool LRT-70-500 - piston clamp,

press home seal retainer and piston.

Mounting inboard piston

17. Carry out same procedure as for removing and

fitting outboard piston and seals, instructions 8 to
16.

Fit calipers and pads to vehicle

18. Fit caliper to axle, tighten two bolts evenly to

82

Nm.

19. Connect brake pipe to caliper. Tighten to

15Nm.

20. Remove clamp from flexible brake hose.

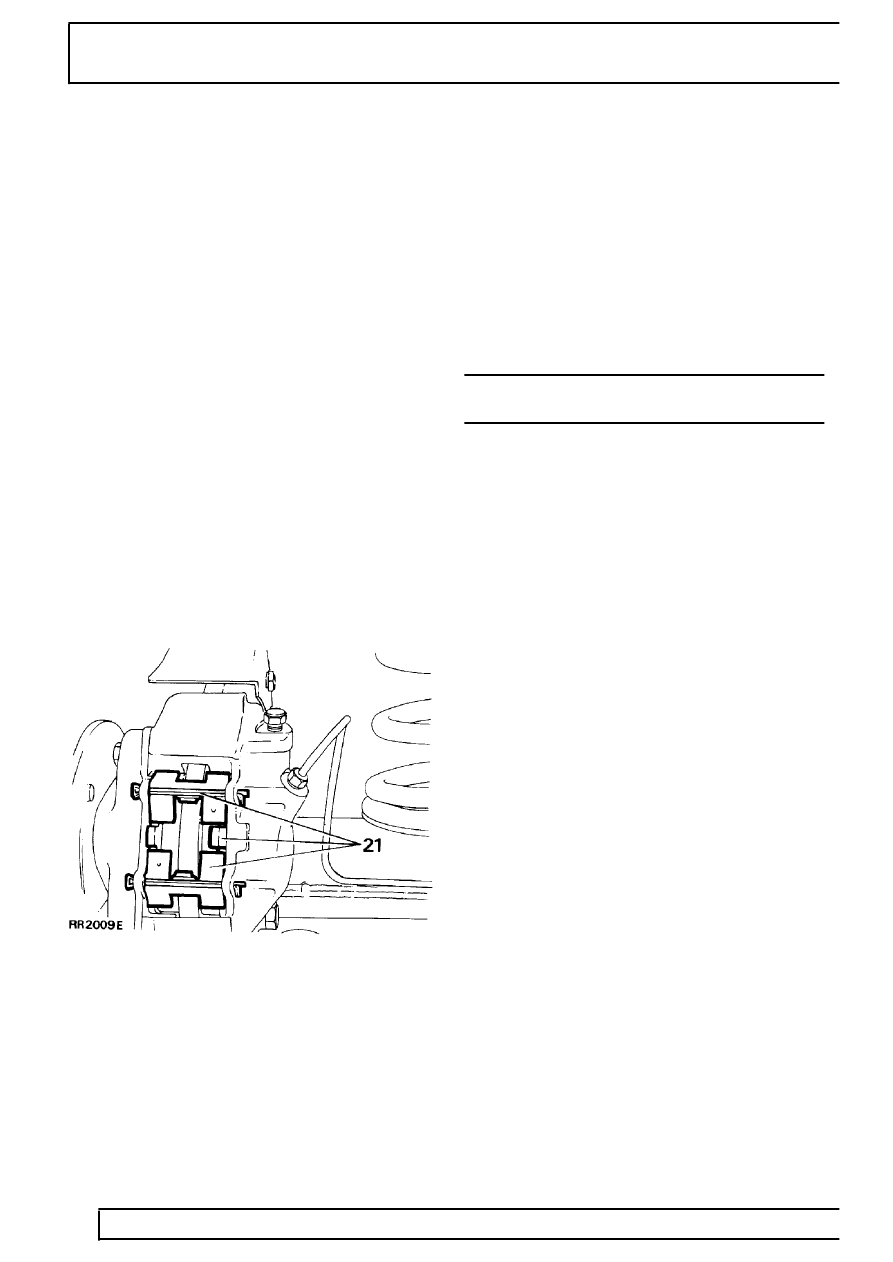

21. Insert pads and retaining springs, secure in

position with new retaining pins and spread
ends. Note correct position of retaining springs.

22. Bleed brake system.

See Brake System Bleed

23. Press brake pedal firmly several times to locate

pads.

24. Fit road wheels, remove axle stands and finally

tighten road wheel nuts,

25. Road test vehicle. Note new brake pads require

’bedding-in’, for several hundred miles before
brakes are at maximum efficiency.

PARKING BRAKE ADJUST

See SECTION 10,

Maintenance, Vehicle Interior
