POWER STEERING PUMP - Tdi (page 2 of 2)

57

STEERING

8

REPAIR

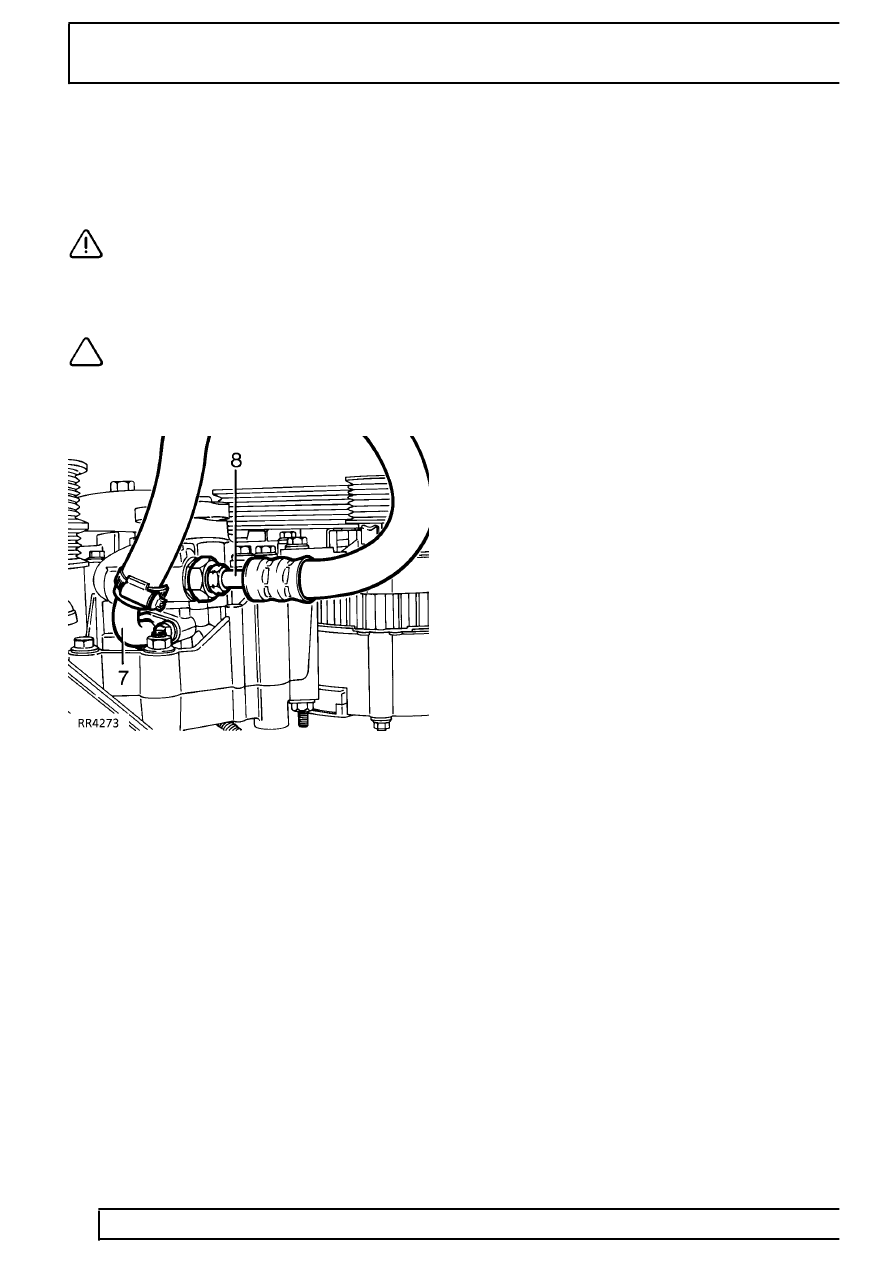

7. Loosen clamp securing reservoir hose to

steering pump, disconnect hose.

8. Disconnect high pressure pipe from steering

pump.

CAUTION: Plug the connections.

9. Remove 4 bolts securing steering pump to

mounting bracket, remove pump.

NOTE:

Do not carry out further

dismantling if component is removed for
access only.

10. Remove 3 bolts securing mounting plate to

pump, remove plate.

11. Fit mounting plate to replacement steering

pump. Tighten bolts to

9 Nm.

Refit

12. Position steering pump, fit 3 bolts. Tighten to

35

Nm.

13. Connect high pressure pipe to steering pump.

Tighten to

20 Nm.

14. Connect reservoir hose to steering pump.

Tighten clamp to

3 Nm.

15. Position pulley to steering pump, coat threads of

bolts with Loctite 242; fit but do not fully tighten 3
bolts.

16. Fit drive belt.

See ENGINE, Repair, Drive Belt

17. Restrain steering pump pulley, tighten bolts to

10

Nm.

18. Fit fan blades and viscous coupling.

See

COOLING SYSTEM, Repair, Viscous
Coupling, Fan Blades, Pulley and Fan Cowl

19. Fit undertray.
20. Bleed power steering system.

See Power

Steering System - Bleed
