LOWER STEERING SHAFT AND UNIVERSAL JOINTS

STEERING

9

REPAIR

LOWER STEERING SHAFT AND UNIVERSAL
JOINTS

Service repair no - 57.40.25

CAUTION: Before removing any parts of
steering linkage, it is imperative that road
wheels are positioned straight ahead.

Then steering wheel removed to prevent rotary
coupler being wound up or damaged.

CAUTION: After refitting steering linkage
parts follow correct procedure to ensure
that road wheels, steering box and

steering wheel are correctly positioned relative to
each other when in straight ahead condition. If
steering wheel requires repositioning, ensure that
drive pegs on rotary coupler are correctly
positioned before steering wheel is replaced.

This ensures drive pegs locate in their holes in
rear of steering wheel.

After final alignment connect rotary coupler,
tighten steering wheel securing nut and fit air bag
module - if fitted or steering wheel trim pad.

Remove

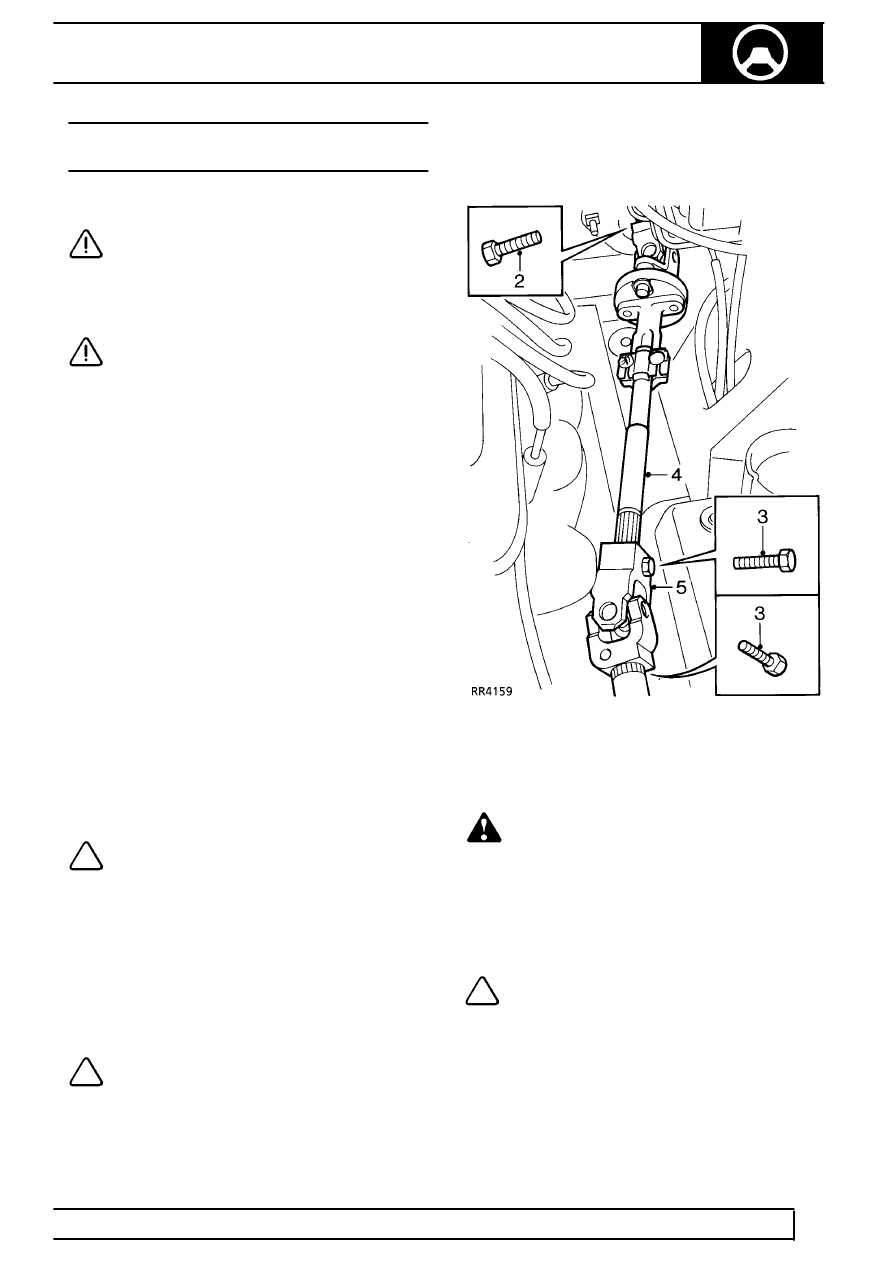

1. Ensure road wheels are straight ahead.
2. Remove pinch bolt securing top universal joint to

steering column.

3. Remove 2 pinch bolts securing lower universal

joint.

4. Move lower shaft up to release lower universal

joint from steering box splines. Remove lower
shaft.

5. Remove universal joint from lower shaft.

NOTE: Do not dismantle upper coupling
joint. Steering shaft, rubber coupling and
top universal joint is only available as an

assembly.

6. Inspect lower universal joint for wear and

excessive play, renew if necessary.

7. Inspect top universal joint and rubber coupling,

renew lower shaft as an assembly if necessary.

8. Inspect universal joints for stiffness, lubricate if

necessary.

NOTE: Prior to fitting a replacement
steering shaft check the following:

9. Release stud fasteners securing heat shield (if

fitted).

10. Check that indicator clip coloured red is fully

inserted under head of compression joint bolt.

WARNING: If clip is displaced, no attempt
must be made to drive clip into
engagement, a new shaft assembly must

be fitted.

11. Secure heat shield stud fasteners (if fitted).

Refit

NOTE: Fit universal joints so pinch bolt
holes line up with flat on shaft.

12. Position lower universal joint on shaft.
13. Position shaft assembly onto steering column.

Move assembly up spline to enable lower
universal joint to fit onto steering box splines.

14. Align bolt holes with grooves in splines. Fit pinch

bolts. Tighten to

25 Nm.
