POWER STEERING PUMP - Tdi

STEERING

7

REPAIR

7. Loosen clamp securing reservoir hose to

steering pump; disconnect hose.

8. Disconnect high pressure pipe from steering

pump.

CAUTION: Plug the connections.

9. Release ht lead from clip

10. Remove 3 bolts securing steering pump.

Remove pump and recover engine lifting
bracket.

NOTE:

Do not carry out further

dismantling if component is removed for
access only.

11. Remove 5 bolts securing front mounting plate.
12. Fit front mounting plate to replacement steering

pump. Tighten bolts to

9 Nm.

Refit

13. Position steering pump and engine lifting plate,

fit bolts. Tighten to

35 Nm. Secure ht lead in

clip.

14. Connect high pressure pipe to steering pump,

tighten union to

20 Nm.

15. Connect reservoir hose to steering pump.

Tighten clamp to

3 Nm.

16. Position pulley to pump, coat threads of bolts

with Loctite 242.

17. Restrain pulley using a 9 mm Allen key, fit bolts.

Tighten to

10 Nm.

18. Fit drive belt.

See ENGINE, Repair, Drive Belt

19. Fit fan blades and viscous coupling.

See

COOLING SYSTEM, Repair, Viscous
Coupling, Fan Blades, Pulley and Fan Cowl

20. Fit undertray.
21. Reconnect battery negative lead.
22. Bleed power steering system.

See Power

Steering System - Bleed

POWER STEERING PUMP - Tdi

Service repair no - 57.20.14

Remove

1. Remove fan blades and viscous coupling.

See

COOLING SYSTEM, Repair, Viscous
Coupling, Fan Blades, Pulley and Fan Cowl

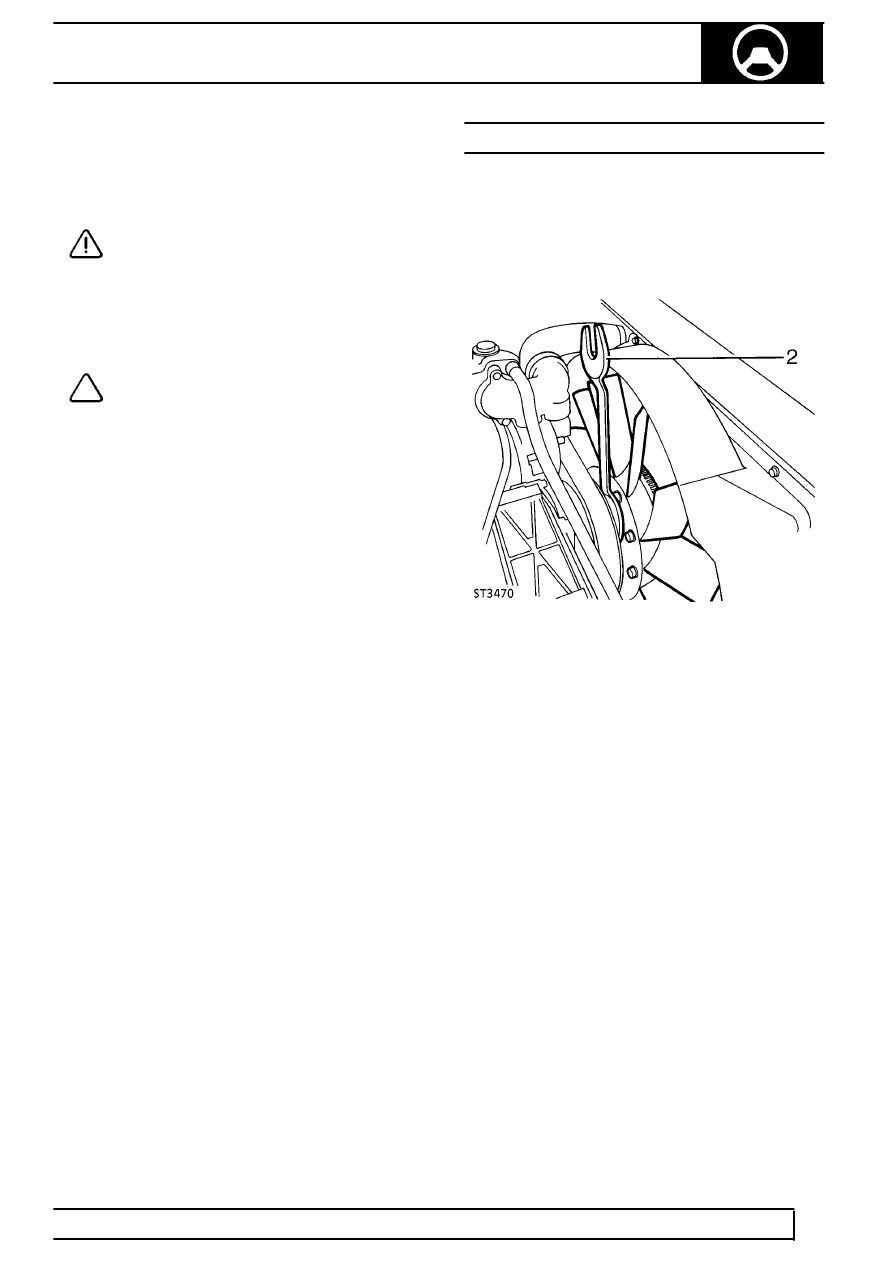

2. Restrain steering pump pulley, loosen but do not

remove 3 bolts securing pulley.

3. Remove drive belt.

See ENGINE, Repair,

Drive Belt

4. Remove 3 bolts securing steering pump pulley,

remove pulley.

5. Remove undertray.
6. Position drain tin beneath steering pump.
