REAR BRAKE DISCS ABS

51

REAR AXLE AND FINAL DRIVE

2

REPAIR

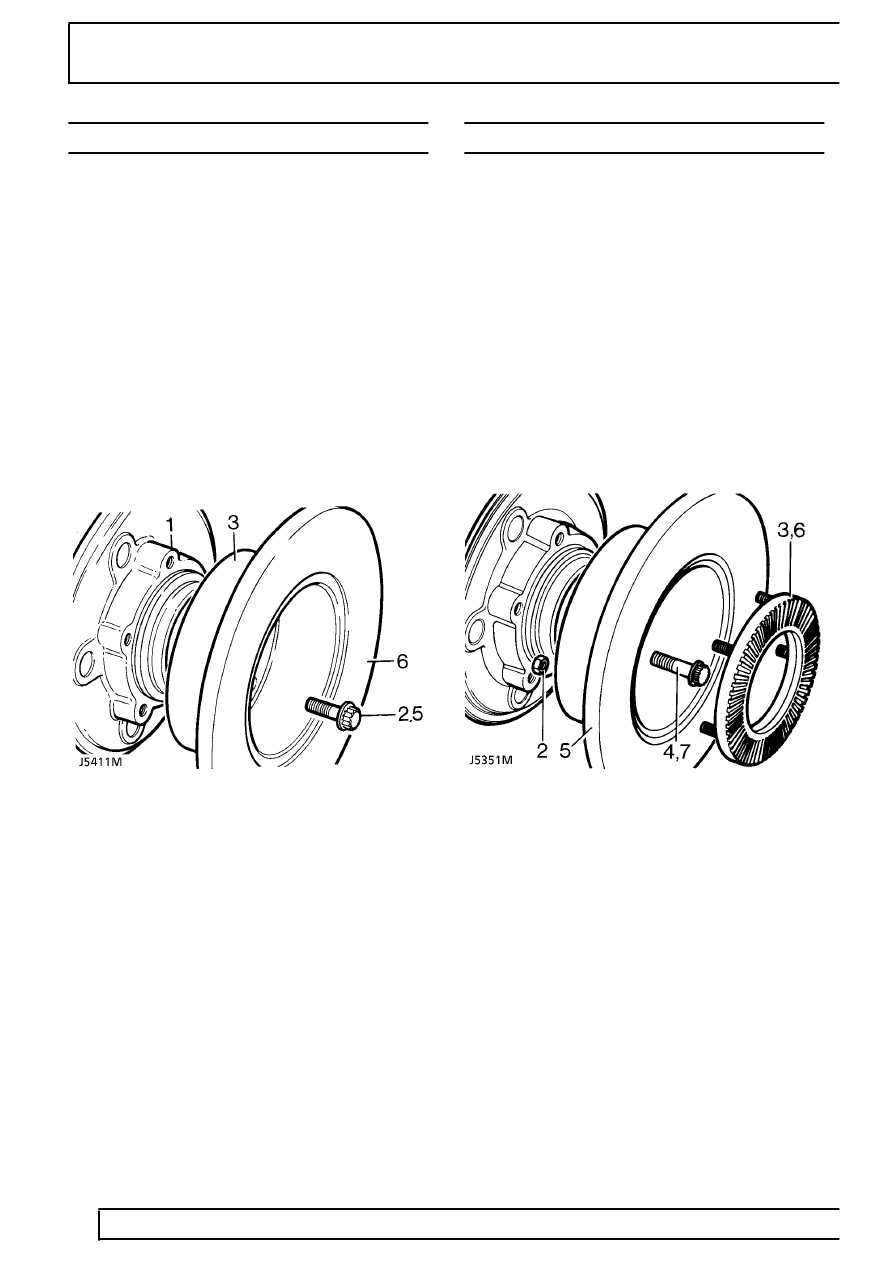

REAR BRAKE DISC NON ABS

Service repair no - 70.10.11.

Remove

1. Remove rear hub assembly.

See Rear Hub

Assembly

2. Remove disc bolts.
3. Remove disc from rear hub.

Refit

4. Fit disc to rear hub.
5. Fit disc bolts. Tighten to

73 Nm.

6. Check total disc run out, this must not exceed

0,15 mm. If necessary reposition disc.

7. Fit rear hub assembly.

See Rear Hub

Assembly

Disc reclamation

8. Check disc thickness. This dimension may be

reduced to minimum thickness of 12 mm.
Machine equal amounts off each face.

REAR BRAKE DISCS ABS

Service repair no - 70.11.11.

Remove

1. Remove rear hub assembly.

See Rear Hub

Assembly

2. Remove five nyloc nuts.
3. Remove sensor ring.
4. Remove five hub to disc retaining bolts.
5. Remove disc from hub.

Refit

6. Fit disc onto hub.
7. Apply loctite 270 and fit hub to disc retaining

bolts. Tighten to

73 Nm.

8. Using new nyloc nuts fit sensor ring.

9. Check total disc run out, this must not exceed

0,15 mm. If necessary reposition disc.

10. Fit hub assembly.

See Rear Hub Assembly

Disc reclamation

11. Check disc thickness. This dimension may be

reduced to a minimum thickness of 12 mm.
Machine equal amounts off each face.
