70 - BRAKESSENSOR RINGS
background image

70

BRAKES

18

REPAIR

SENSORS - FRONT

Service repair no - 70.65.32

CAUTION: If a sensor is removed for any
reason, a NEW sensor bush and seal must
be fitted.

Remove

1. Disconnect battery negative lead.
2. Disconnect required sensor electrical

connection, located on inner wing [fender] panel.

3. Remove sensor lead from clips.
4. Clean area surrounding sensor to prevent

ingress of dirt. Using a suitable lever pry sensor
from mounting bush.

5. Release harness cable ties, remove sensor lead

from vehicle.

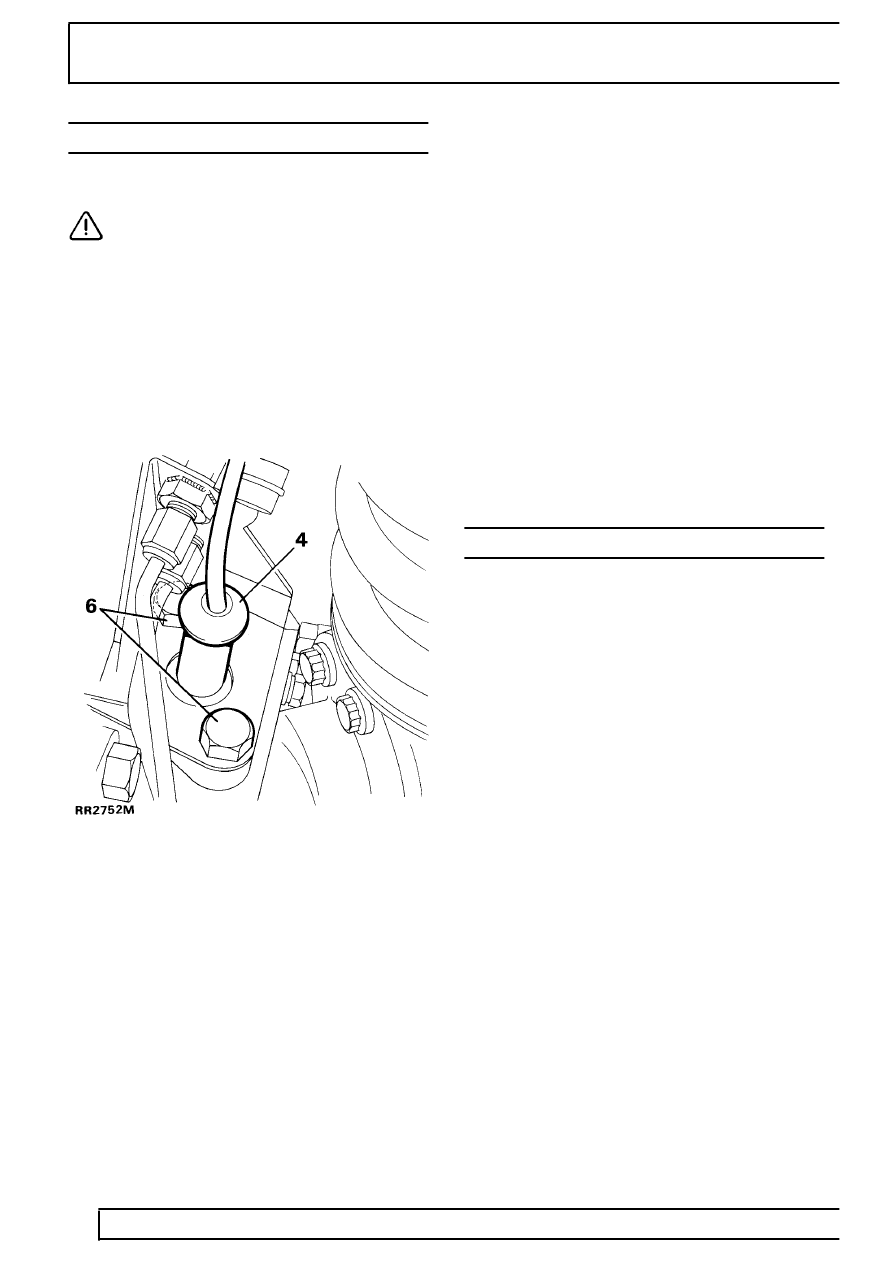

6. Remove top swivel retaining bolts complete with

brake jump hose and sensor seal. Remove
sensor bush.

Refit

7. Insert new sensor bush and seal.
8. Refit brake jump hose bracket, coat bolts with

Loctite 270.

9. Lightly coat new sensor using EP 90 oil. Push

sensor through bush until it contacts exciter ring.
Sensor will be ’knocked back’ to correct position
when vehicle is driven.

10. Secure sensor lead in original position.
11. Reconnect sensor electrical connection.
12. Drive vehicle to ensure ABS warning light is

extinguished.

SENSOR RINGS

The rear sensor ring is assembled to the rear brake
disc to form part of the rear hub assembly.

See

REAR AXLE AND FINAL DRIVE, Repair, Rear Hub
Assembly

The front sensor ring is a toothed ring on the axle
shaft which forms part of the front stub axle assembly.
See FRONT AXLE AND FINAL DRIVE, Overhaul,
Front Stub Axle, Constant Velocity Joint and
Swivel Pin Housing ABS
