REAR AXLE

REAR AXLE AND FINAL DRIVE

1

REPAIR

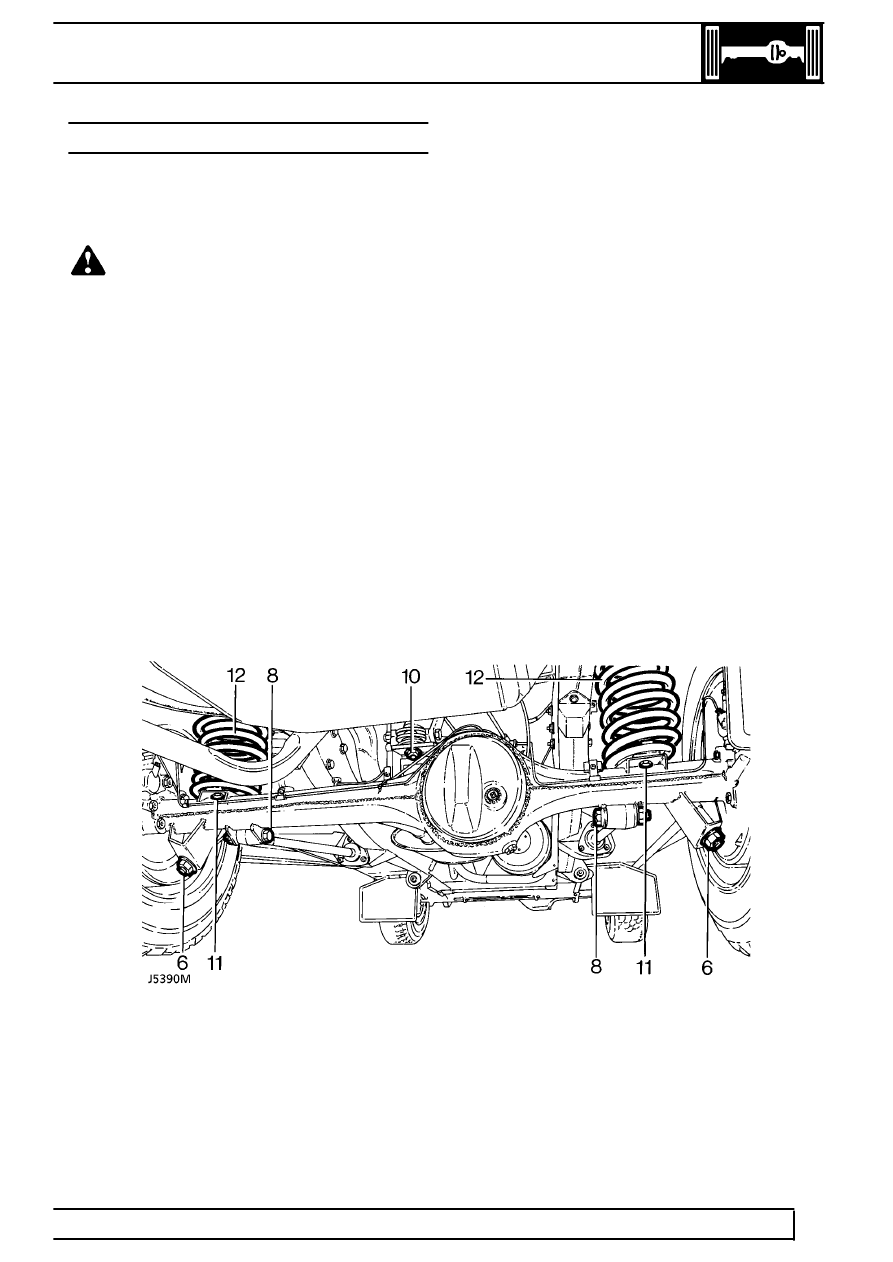

REAR AXLE

Service repair no - 51.25.01

Remove

WARNING: Remove and refit of axle
requires a further two persons to steady
the axle when lowering or repositioning

axle.

1. Drain brake system.
2. Support chassis rear.
3. Remove road wheels.
4. Support axle weight with hydraulic jack.
5. Disconnect ABS wiring harness multi-plug at

jump hose bracket, if applicable.

6. Disconnect shock absorbers.
7. Disconnect flexible brake hose at connection

under floor.

8. Disconnect lower links at axle.
9. Mark differential and propeller shaft flanges with

identification marks for assembly. Remove four
nuts and bolts. Lower propeller shaft and tie to
one side.

10. Disconnect pivot bracket ball joint at axle

bracket.

11. Release bolts and remove coil spring retaining

plates.

12. Lower axle and remove road springs.
13. Disconnect anti-roll[sway] bar links to axle.

See

REAR SUSPENSION, Repair, Anti-Roll[Sway]
Bar Ball Joint Links

14. Remove axle assembly.

Refit

15. Position axle and fit lower links. Tighten to

176

Nm

16. Reverse removal procedure.
17. Tighten pivot bracket ball joint to axle to

176 Nm.

18. Tighten propeller shaft to differential drive flange

to

47 Nm

19. Bleed brake system.

See BRAKES, Repair,

Brake System Bleed
