AXLE DIFFERENTIAL ASSEMBLY

REAR AXLE AND FINAL DRIVE

1

OVERHAUL

AXLE DIFFERENTIAL ASSEMBLY

Service repair no - 51.15.07.

DISMANTLE

NOTE: Mark differential components so
their original positions relative to other
components is maintained. Bearing caps

must not be interchanged.

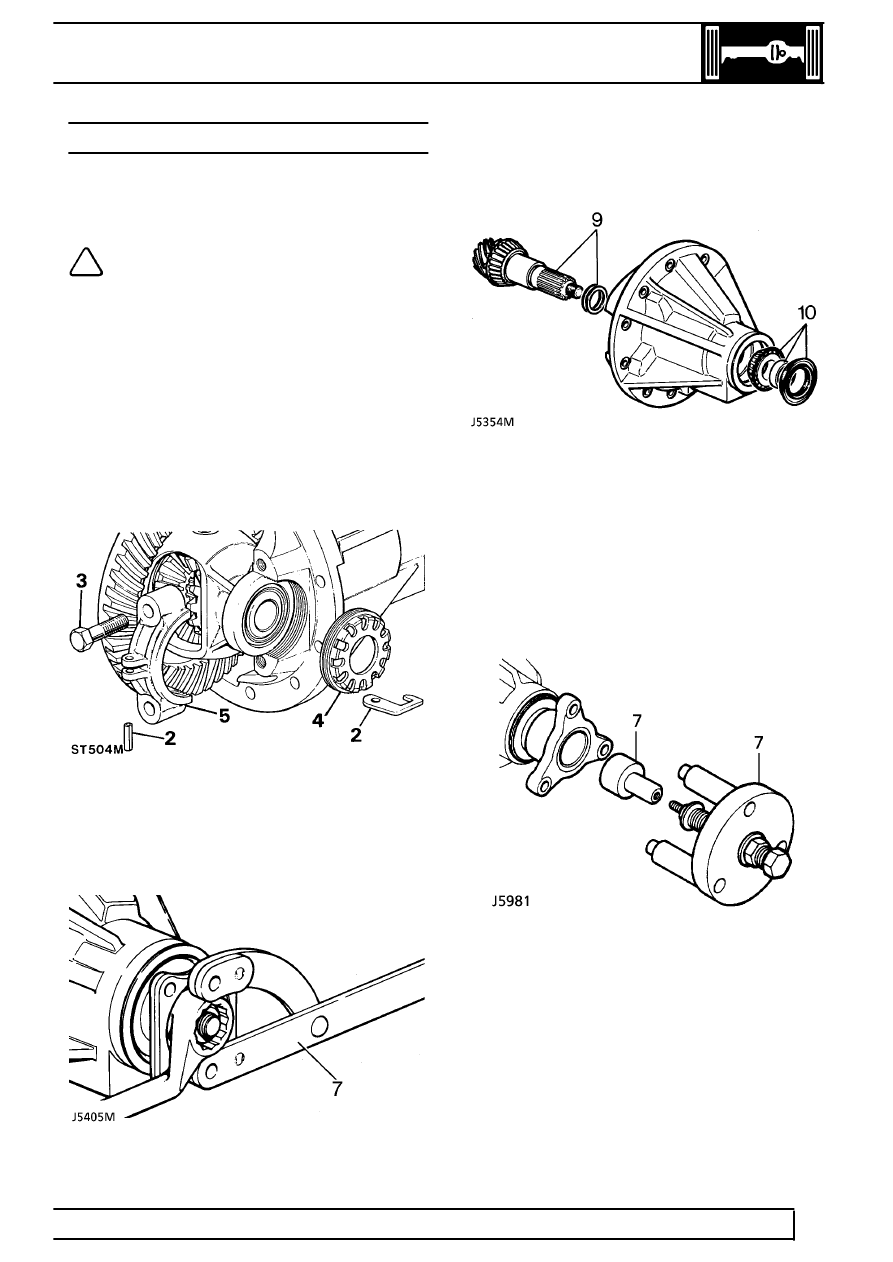

1. Remove axle shafts then differential assembly

fom axle.

2. Remove roll pin securing bearing nut locking

fingers to bearing caps. Remove locking fingers.

3. Loosen bearing cap bolts and mark caps for

assembly.

4. Using service tool LRT-54-508, remove bearing

adjusting nuts.

5. Remove bearing cap bolts and bearing caps.
6. Remove crown wheel differential unit and

bearings.

Remove pinion FRONT AXLE DIFFERENTIAL
ONLY

7. Remove pinion flange nut using service tool

LRT-51-003 to restrain flange.

8. Remove washer and pinion drive flange.

9. Remove pinion complete with bearing and outer

bearing shims.

10. Remove pinion flange oil seal, spacer and

bearing.

Remove pinion REAR AXLE DIFFERENTIAL ONLY

7. Remove pinion flange centralizing peg using

service tool LRT-51-008.

8. Remove pinion flange nut using service tool

LRT-51-003 to restrain flange.

9. Remove pinion complete with bearing and outer

bearing shims.

10. Remove pinion flange oil seal and bearing.

11. Using service tool LRT-54-505, remove pinion

head bearing track and shim and drive out outer
bearing of differential housing.
