AXLE DIFFERENTIAL ASSEMBLY (page 2 of 7)

51

REAR AXLE AND FINAL DRIVE

2

OVERHAUL

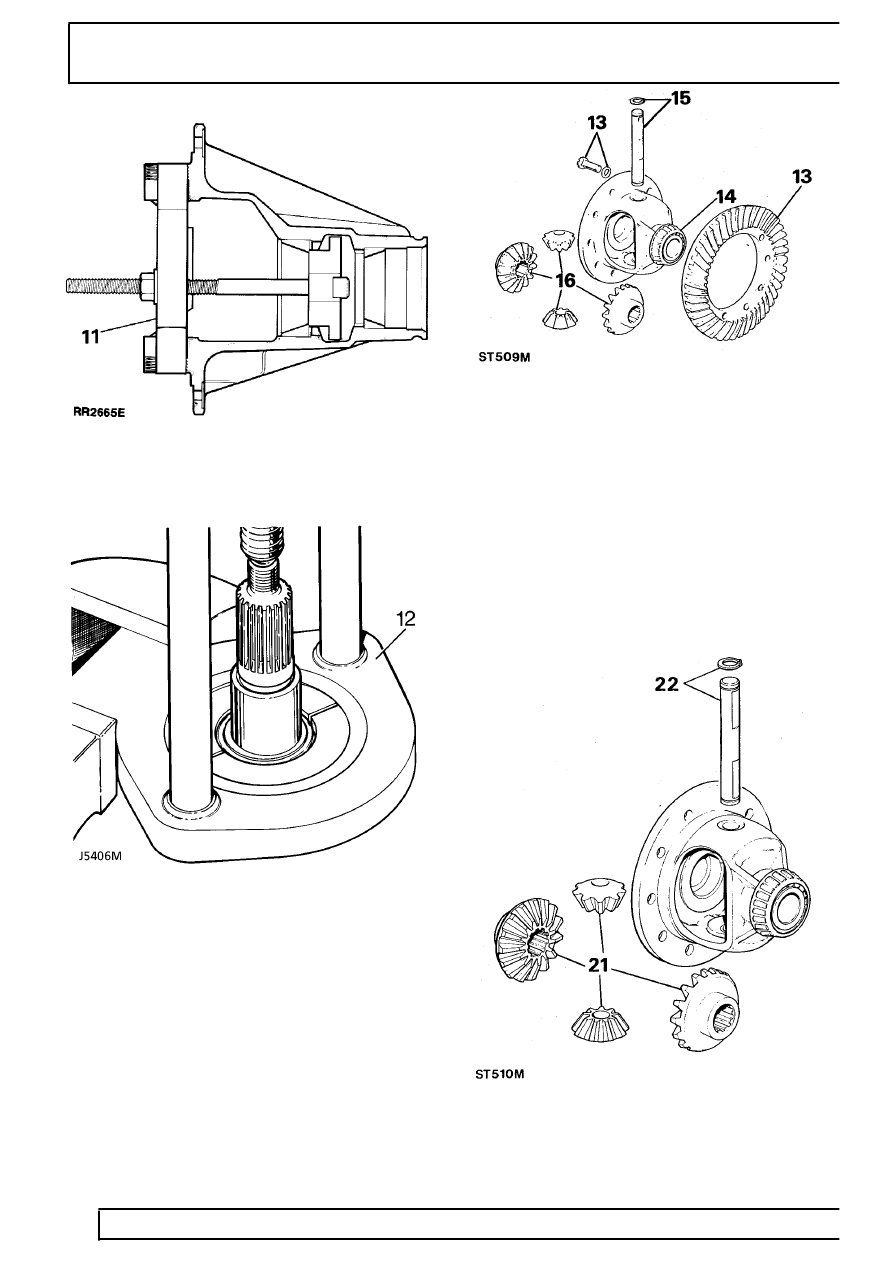

12. Remove pinion head bearing with service tool

LRT-99-002.

13. Remove bolts and washers securing crown

wheel to differential flange. Remove crown
wheel.

14. Remove differential carrier bearings.
15. Remove circlips and extract differential cross

shaft.

16. Withdraw differential gears and pinions.
17. Clean all components.

INSPECTION

18. Check all bearings for wear and pitting.
19. Check all gears for wear, scuffing, pitting and

damaged teeth.

20. Supplied as matched sets are: crown wheel and

pinion, pinion housing and bearing caps.

ASSEMBLE

Differential gears

21. Fit differential gears to differential housing.
22. Fit differential cross shaft and circlips.
