ZF AUTOMATIC GEARBOX

ZF

1

FAULT DIAGNOSIS

ZF AUTOMATIC GEARBOX

Before referring to fault symptoms, carry out initial
static checks first:

INITIAL STATIC CHECKS

Check start positions

’P’ & ’N’ only

........................................................

Reverse lights

’R’ only

..................................................................

Gear engagements

N-D,N-3,N-2,N-1,N-R

..........................................................

Full throttle

Engine switched off, check full travel at engine and at

.......................................................................

pedal.

Oil level

’N’ selected, engine running at normal running

............................................................................

temperature.

Pressure test

2000 rev/min

10

±

0.3 bar, 150

±

5 lbf/in

2

....................................................................

Idle pressure

6.9

±

0.3 bar, 100

±

5 lbf/in

2

at 665 to 735 rev/min.

....................................................................

To fit pressure gauge

Service tools:

See Service tools, Automatic

Gearbox

0 to 20 bar, 0 to 300 lbf/in

2

Pressure gauge.

Flexible hose adaptor.

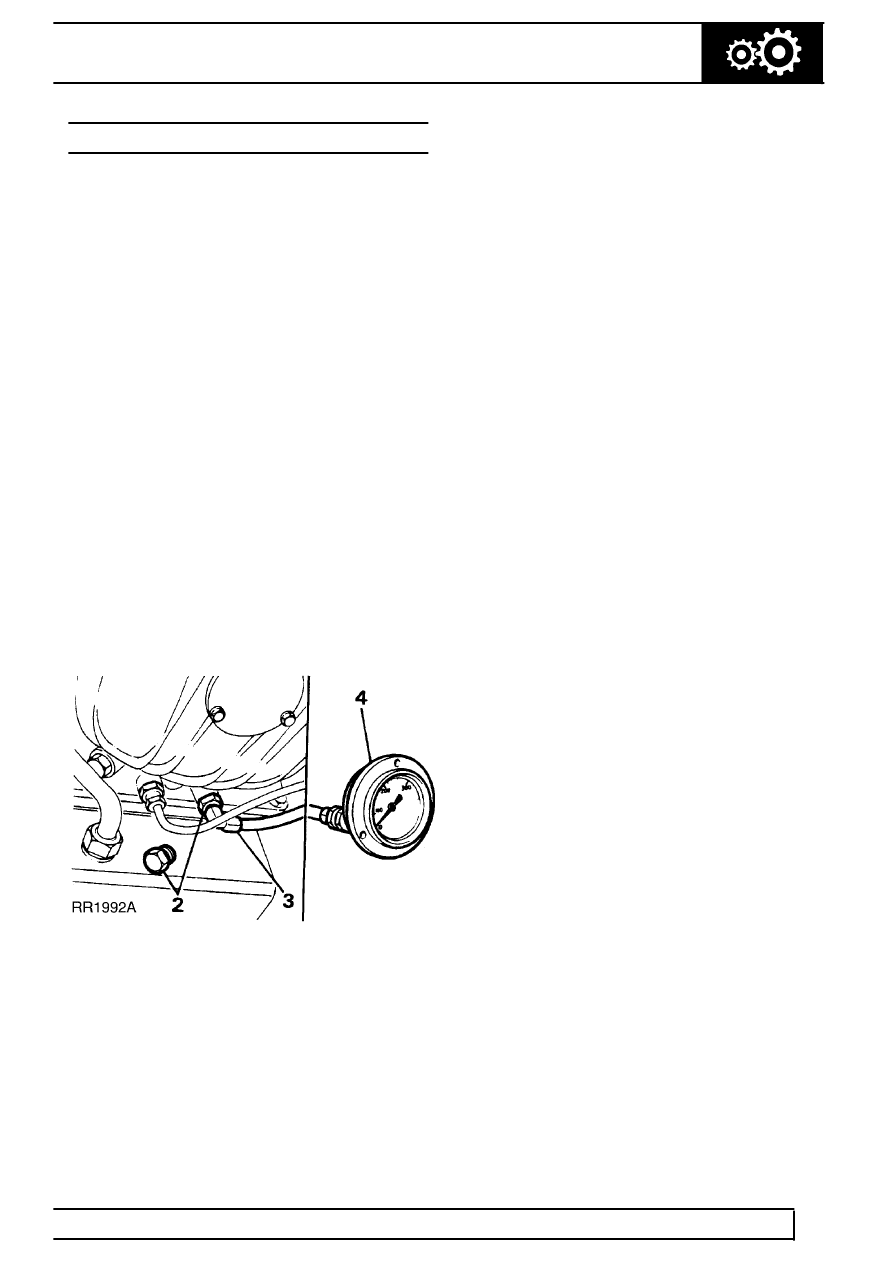

1. Site vehicle on a ramp [hoist].
2. From under gearbox, remove socket head plug

(located 10cm from oil pipe) Fit hose adaptor
LST502-1.

3. Fit hose to adaptor.
4. Fit gauge 18G502A to hose and route into

vehicle, ensuring hose is clear of rotating parts
and exhaust pipes.

5. Carry out road test.

See Road Test Procedure

Remove pressure gauge

6. Reverse removal procedure.
