EXHAUST MANIFOLD GASKET - Mpi (page 2 of 2)

30

MANIFOLD AND EXHAUST SYSTEM

8

REPAIR

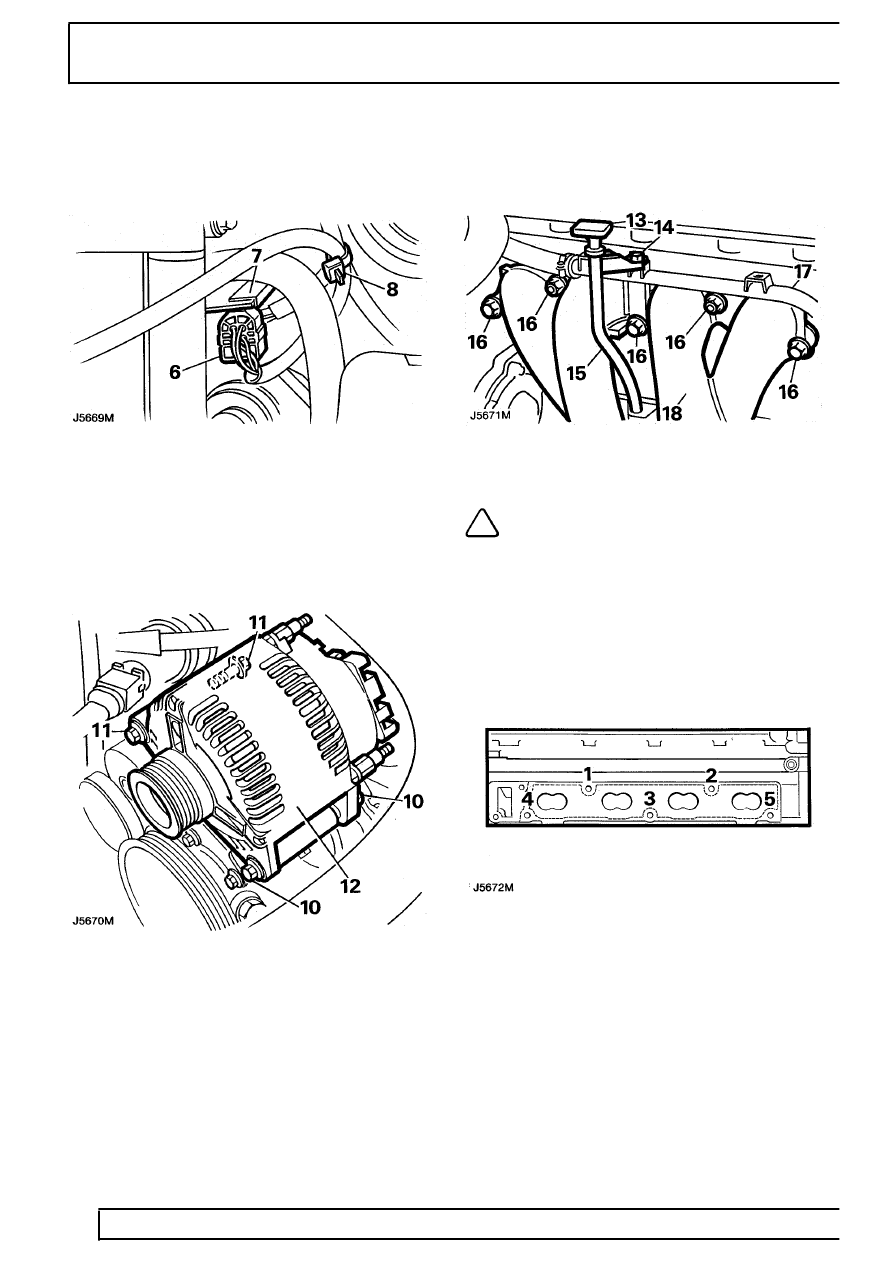

6. Disconnect oxygen sensor multiplug.
7. Release multiplug from bracket on thermostat

housing.

8. Release harness from cable tie.

9. Remove drive belt.

10. Remove 2 front bolts securing generator to

mounting bracket.

11. Remove 2 rear bolts securing generator to

mounting bracket.

12. Move generator from mounting bracket and

place aside.

13. Remove exhaust manifold heat shield.
14. Remove dipstick and bolt securing dipstick tube

to coolant rail.

15. Remove dipstick tube from cylinder block.

16. Remove 3 bolts and 2 nuts securing exhaust

manifold to cylinder head.

17. Release coolant rail bracket from manifold studs.
18. Remove exhaust manifold and discard gasket.

Refit

NOTE: For torque values.

See

Specifications, torque, Torque Values

19. Clean mating faces of exhaust manifold and

cylinder head.

20. Fit new manifold gasket and align exhaust

manifold to cylinder head.

21. Position coolant rail bracket to manifold studs.
22. Fit manifold nuts and bolts, tighten to the correct

torque in the order shown.

23. Secure oxygen sensor multiplug to bracket.
24. Connect oxygen sensor multiplug.
25. Fit new manifold flange gasket and align exhaust

front pipe to manifold.

26. Fit nuts and tighten diagonally to the correct

torque.

27. Tighten exhaust downpipe to silencer box nuts

to the correct torque.

28. Position generator to mounting bracket.
29. Fit and tighten 4 generator securing bolts.
30. Refit drive belt.
