EXHAUST MANIFOLD GASKET - Mpi

MANIFOLD AND EXHAUST SYSTEM

7

REPAIR

Refit

19. Ensure mating faces of inlet manifold and

cylinder head are clean.

20. Fit a new gasket, position inlet manifold to

cylinder head.

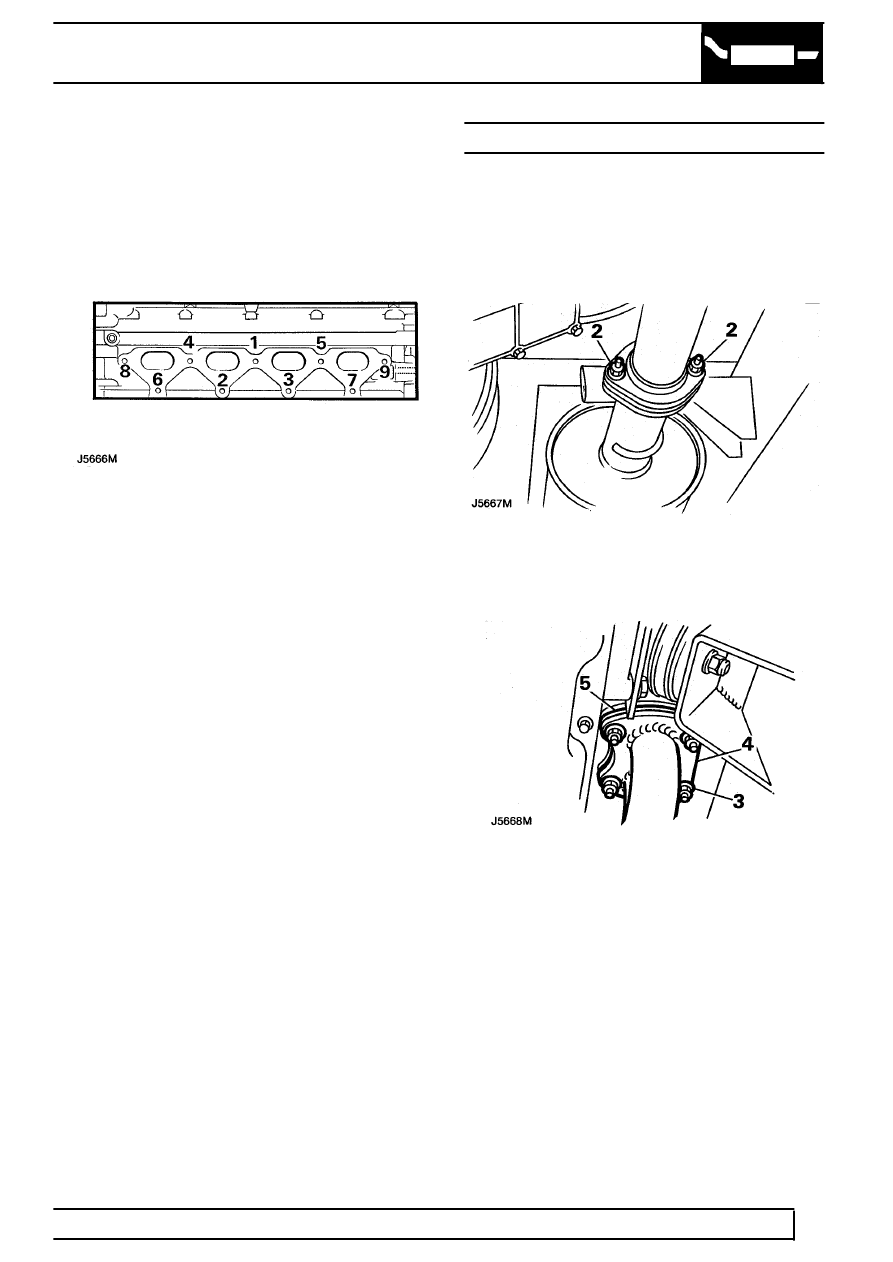

21. Fit nuts and bolts, tighten in the order shown to

the correct torque

25Nm

22. Position engine breather hose to manifold and

secure with bolts.

23. Connect fuel injector harness and intake air

temperature sensor multiplug.

24. Connect fuel hose to pressure regulator and

secure with clip.

25. Fit fuel pipe to fuel rail, tighten union to

10Nm

26. Connect vacuum hoses to manifold.
27. Position engine harness and cam cover brackets

to manifold, secure with bolts.

28. Connect breather hose and brake servo hose to

manifold, secure with clips.

29. Connect multiplug to fuel temperature sensor.
30. Connect breather hose to throttle housing and

secure with clip.

31. Connect throttle cable to cam and secure to

abutment bracket.

32. Connect coolant bypass hose to throttle housing.
33. Connect stepper motor and throttle

potentiometer multiplugs.

34. Connect air cleaner hose to throttle housing and

secure with clip.

35. Connect battery negative lead.
36. Adjust throttle cable.

EXHAUST MANIFOLD GASKET - Mpi

Service repair no - 30.15.12

Remove

1. Raise vehicle.
2. Loosen 2 nuts securing downpipe to silencer

box.

3. Remove 4 nuts securing downpipe to exhaust

manifold.

4. Release downpipe from exhaust manifold.
5. Discard gasket.
