THERMOSTAT

Tdi

1

REPAIR

VISCOUS COUPLING, FAN BLADES, PULLEY AND
FAN COWL

Service repair no - 26.25.03/05

Viscous coupling

- Remove 1 to 3

Fan blades

- Remove 1 to 4

Fan cowl

- Remove 1 to 3

Fan pulley

- Remove 1 to 6

Remove

WARNING: Disconnect battery negative
terminal to prevent engine being started
before removing or adjusting drive belt.

1. Slacken nut securing viscous coupling/fan blade

assembly to pulley.

NOTE: Nut securing viscous unit to pulley
has a left hand thread. Release by turning
clockwise when viewed from front of

viscous unit.

2. Drop viscous unit and fan assembly into bottom

of cowling

3. Remove two fixings clips from top of cowling and

lift cowling complete with viscous unit and fan
out of lower mountings.

4. Remove fan blades from viscous coupling if

necessary.

5. Remove serpentine drive belt and, if fitted, air

conditioning compressor belt.

6. Remove pulley fixings, remove pulley.

NOTE: The serpentine belt is removed by
using a hexagonal socket and tommy bar
on the auto-tensioning pulley nut. Whilst

tensioning the device the belt can be removed.

7. Reverse removal procedure. Ensure fan blades

are fitted correctly. Fan is marked ’front’ and
should be fitted with word ’front’ closest to
radiator. Tighten to

30 Nm.

8. Refit drive belt.

See ENGINE, Repair, Drive

Belt

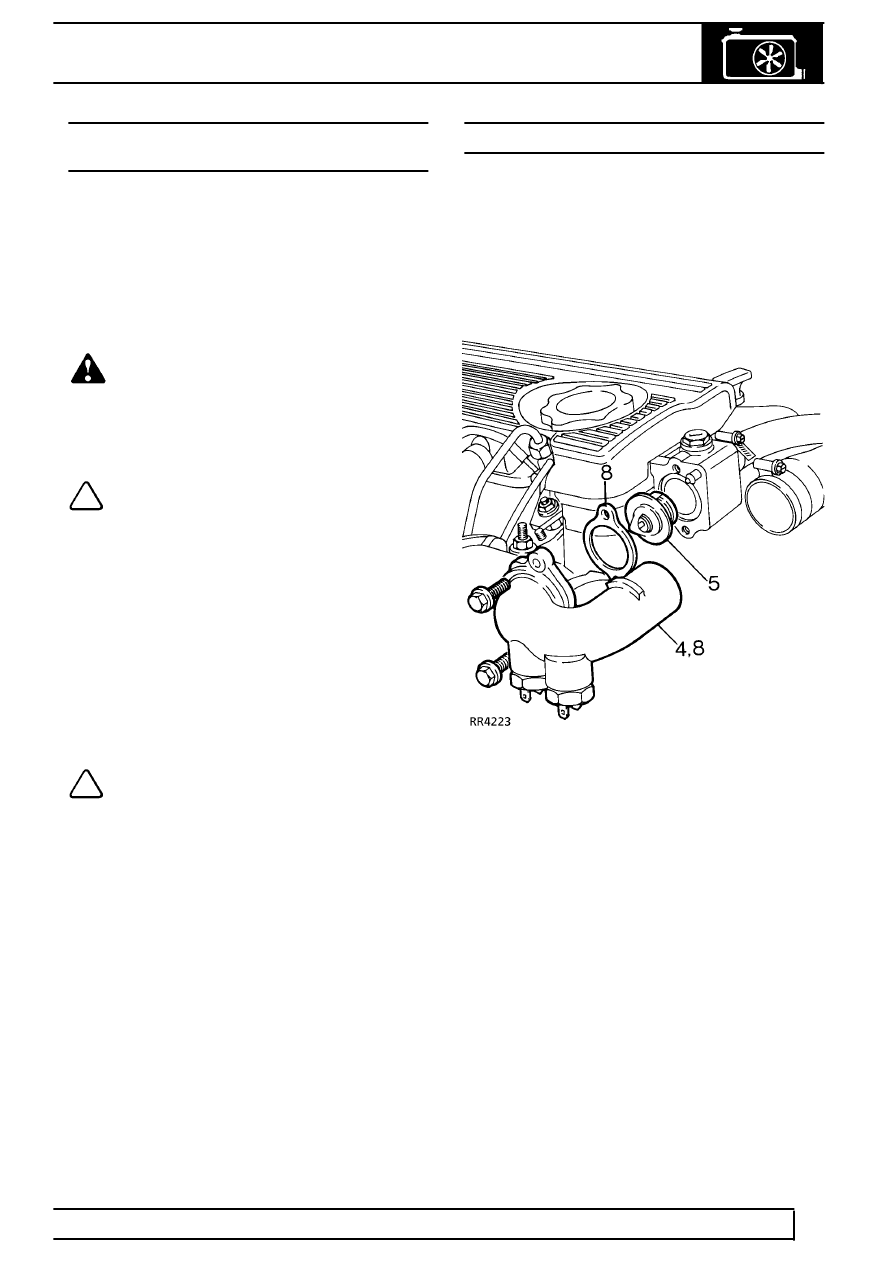

THERMOSTAT

Service repair no - 26.45.01

Remove

1. Partially drain cooling system, until coolant level

is below thermostat housing.

2. Disconnect hose from thermostat housing.
3. Disconnect electrical connections to water

temperature switch.

4. Remove outlet elbow.
5. Withdraw thermostat.

Test

6. Note rating of thermostat is 88

°

C. Place

thermostat in a container half full of water. Heat
water, observe temperature at which thermostat
begins to open. Thermostat is satisfactory if its
open between 85

°

C and 89

°

C.

Refit

7. Insert thermostat with jiggle pin/vent hole upper

most (12 o’clock position) .

8. Fit the outlet elbow and new joint washer.

Tighten to

28 Nm.

9. Reverse removal procedure. 1 to 3.

10. Check for coolant leaks around all connections

and joint faces.
