WATER PUMP

Service repair no - 26.50.01

Remove

WARNING: Disconnect battery negative
terminal to prevent engine being started
before removing drive belts.

1. Drain engine cooling system.

See Adjustment,

Coolant

2. Remove top hose radiator to thermostat.
3. Remove top hose intercooler to induction

manifold.

4. Slacken water pump and power steering pump

pully retaining bolts.

5. Remove drive belt.
6. Remove centre nut from belt tensioner.
7. Manoeuvre pulley upwards and withdraw

tensioner from retaining stud.

8. Disconnect hose thermostat to bottom hose,

release hose from clip on water pump and move
aside.

9. Remove water pump pulley.

10. Remove power steering pump pulley.

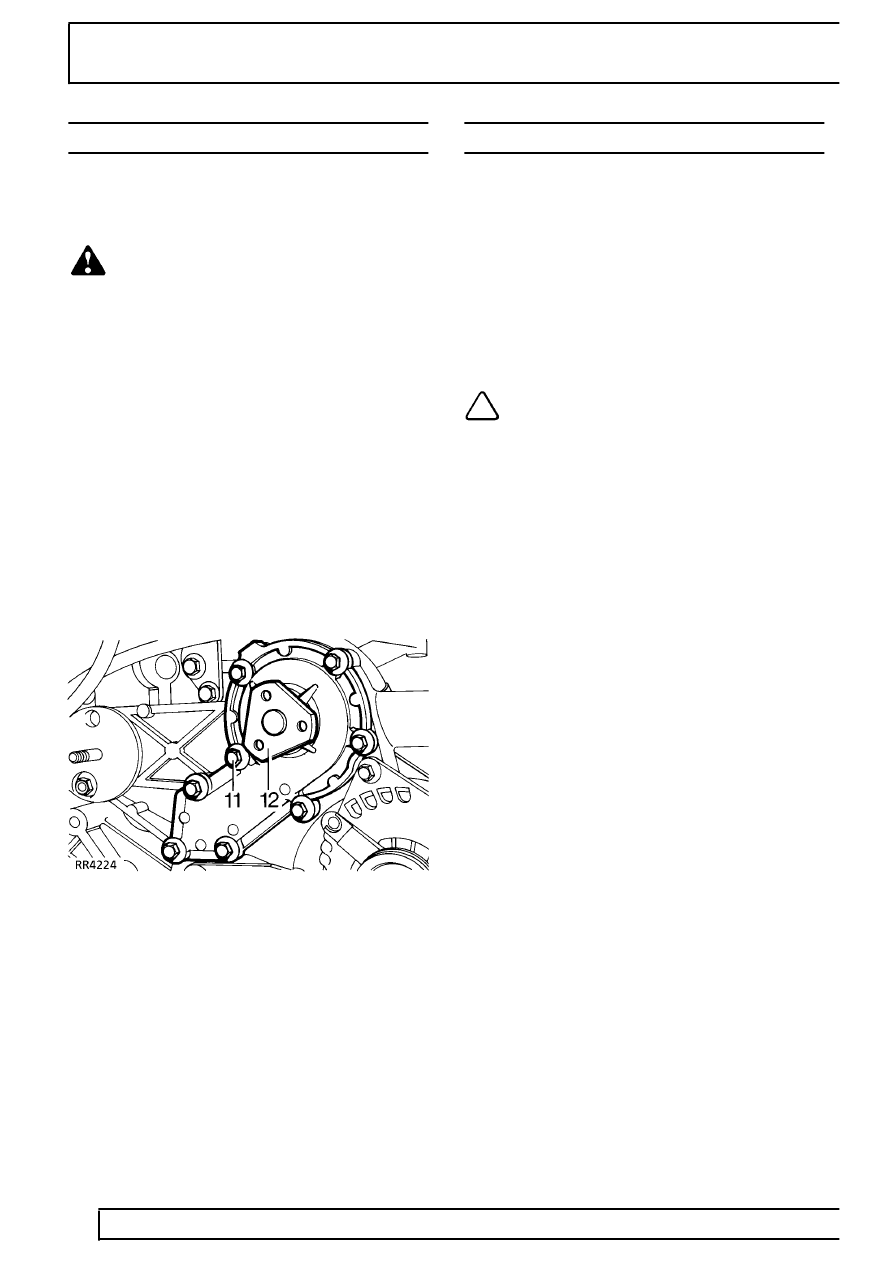

11. Remove 8 bolts securing water pump, noting

location of 3 through bolts.

12. Withdraw pump and gasket, clean all gasket

material from mating surfaces.

Refit

13. Refit water pump in reverse order to removal

using new gasket.

RADIATOR

Service repair no - 26.40.01

Remove

1. Drain cooling system.

See Adjustment,

Coolant

2. Disconnect radiator top hose.
3. Remove fan blade assembly.
4. Remove cowl.
5. Disconnect engine oil cooler connections and

turbo intercooler connections from radiator ends.

NOTE: Oil spillage will occur when
connections are loosened. Blank off
exposed oil connections.

6. Disconnect expansion tank bleed hose from

radiator.

7. Remove radiator securing brackets from each

side.

8. Remove radiator unit by lifting from its location.

Check condition of rubber mounting pads.

Refit

9. Check radiator sealing strips are securely

located.

10. Transfer oil cooler adaptors if fitting new radiator.
11. Reverse removal procedure. Tighten oil cooler

connections to

30 Nm before fitting fan blades

and cowl.

12. Check all connections for leaks.
