CYLINDER HEAD GASKET (page 5 of 5)

12

ENGINE

18

REPAIR

Refit

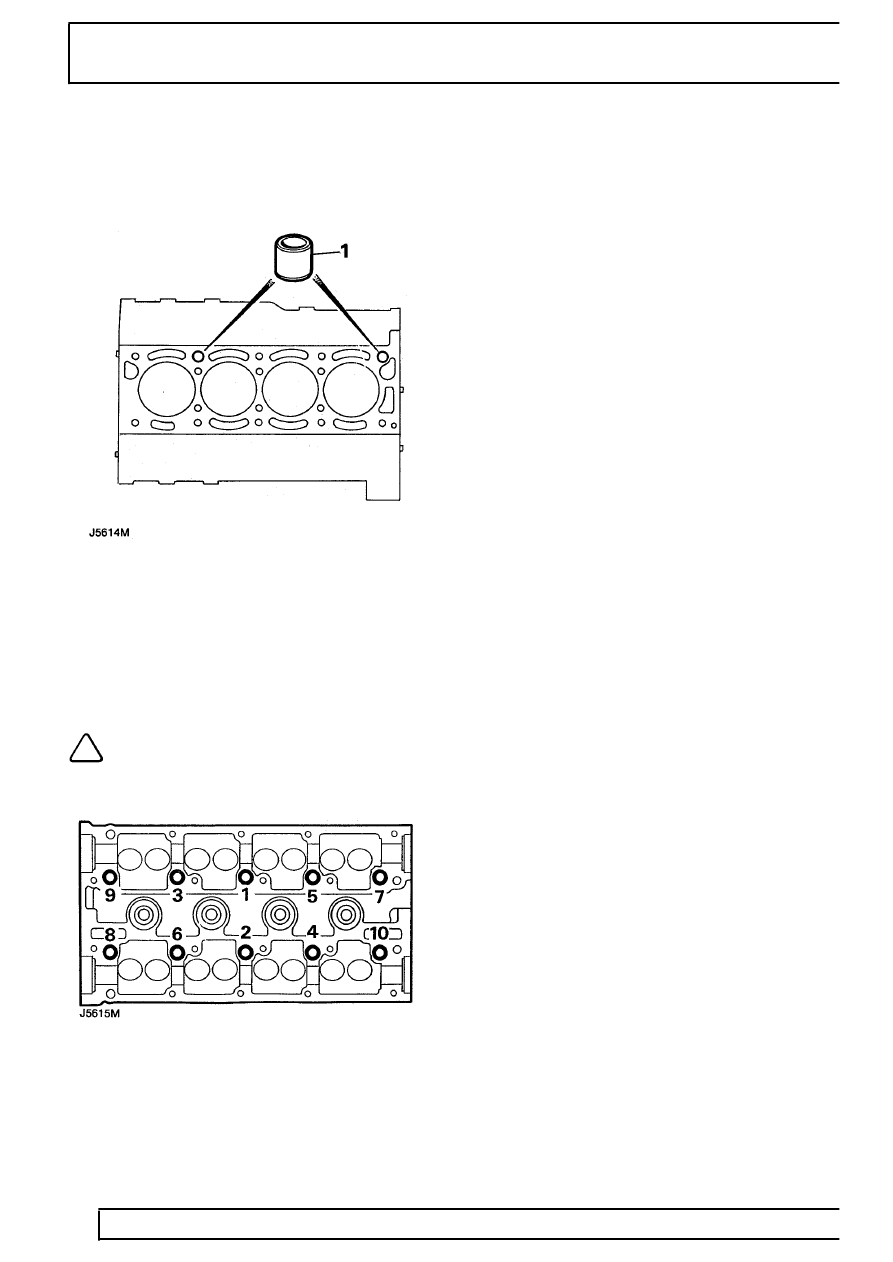

1. Fit location dowels to cylinder head.

2. Fit cylinder head gasket to cylinder block.
3. Using assistance fit cylinder head to cylinder

block.

4. Lubricate cylinder head bolts.
5. Fit and tighten cylinder head bolts to the correct

torque and in the correct sequence.

NOTE: For torque values.

See

Specifications, torque, Torque values

6. Fit timing belt.
7. Fit camshaft covers.
8. Fit spark plug leads to spark plugs and secure to

clips.

9. Fit spark plug cover and secure with screws.

10. Fit new gasket and secure downpipe to exhaust

manifold with nuts.

11. Fit bolt securing dipstick tube to coolant rail.
12. Connect 3 vacuum hoses to inlet manifold.
13. Connect fuel to pressure regulator, secure with

clip.

14. Connect fuel injection harness, inlet manifold air

temperature sensor and fuel temperature sensor
multiplugs.

15. Secure engine harness to manifold with bolts.
16. Connect brake servo hose to manifold, secure

with clip.

17. Connect air cleaner hose to throttle housing,

secure with clip.

18. Connect stepper motor and throttle

potentiometer multiplugs.

19. Fit and adjust throttle cable.
20. Connect oxygen sensor multiplug, secure with

cable tie.

21. Connect the bypass and top hose, secure with

clips.

22. Connect coolant temperature sensor multiplugs,

secure with cable tie.

23. Connect hose to heater rail and secure with clip.
24. Connect radiator bottom hose and secure with

clip.

25. Tighten fuel pipe to fuel rail union.
26. Reconnect battery negative lead.
