CYLINDER HEAD GASKET (page 4 of 5)

Mpi

17

REPAIR

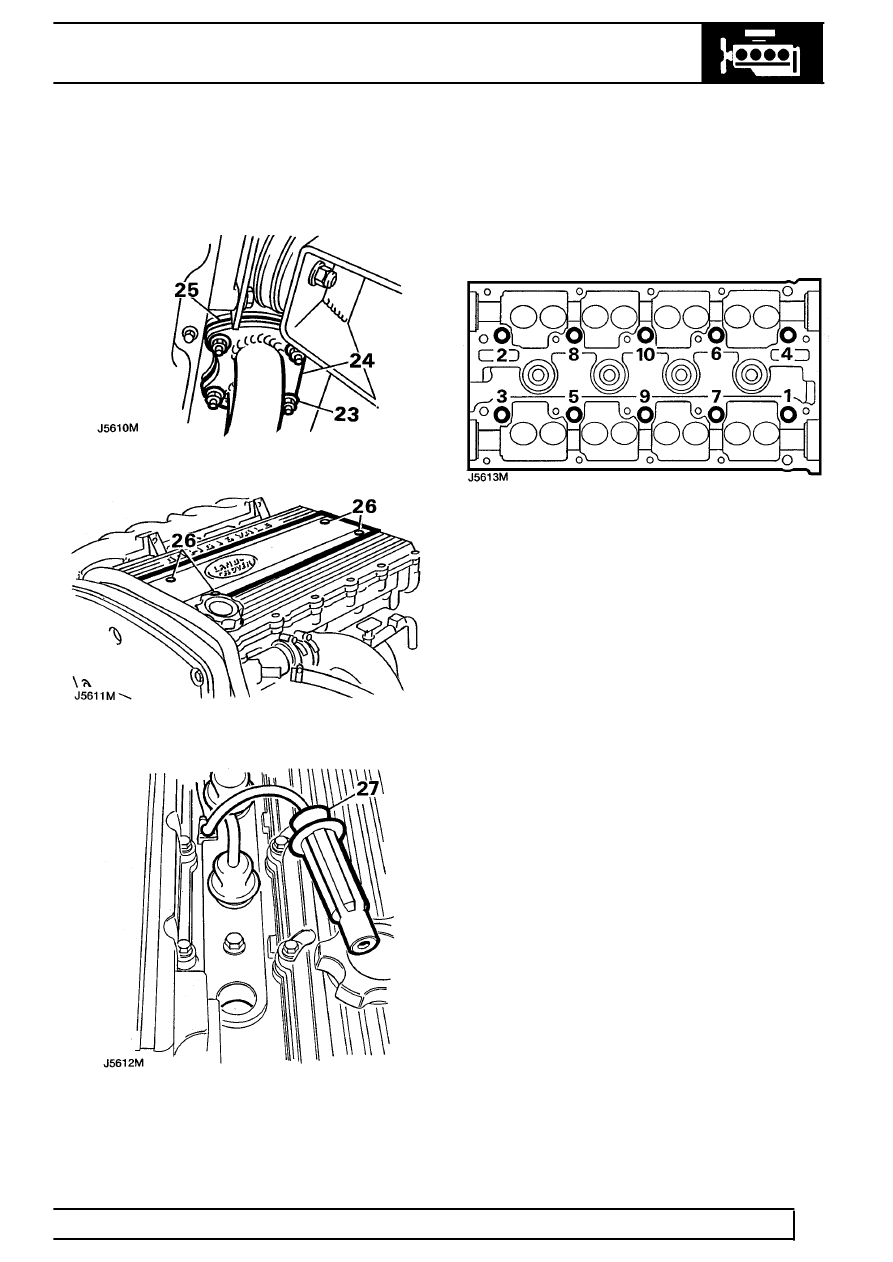

22. Raise vehicle
23. Remove 4 nuts securing downpipe to exhaust

manifold.

24. Release downpipe from exhaust manifold.
25. Collect gasket.

26. Release 4 screws and remove spark plug cover.

27. Release spark plug leads from spark plugs and

release from clips. Place aside.

28. Remove camshaft covers.
29. Remove timing belt.

See Camshaft Front Oil

Seal

30. Progressively loosen and remove 10 cylinder

head bolts in sequence shown.

31. Remove cylinder head complete with manifold,

place on blocks to prevent damage.

32. Remove and discard cylinder head gasket.
33. Remove location dowels from cylinder block.
34. Inspect cylinder head for damage, cracks and

burning.

35. Inspect cylinder block. Ensure that the oil

restrictor is clear and fitted below the block face.

36. Clean all traces of gasket material from head

and block mating faces, using release agent and
plastic scraper.

37. Check cylinder head and block faces for

warpage:
Longitudinal warp = 0.1 mm max.
Transverse warp = 0.1 mm max.
Diagonal warp = 0.1 mm max.

38. Decarbonize cylinder head and pistons if

necessary.

39. Clean cylinder head bolt threads with a wire

brush, check for damage, replace if necessary.

40. Check cylinder block threads by running bolts

into threads using fingers only. Clean any tight
threads using M11 x 1.5 mm tap. Remove all
traces of oil from bolt holes.
