CAMSHAFT DRIVE BELT (page 2 of 3)

Mpi

21

REPAIR

CAUTION: Never use the camshaft gears,
gear retaining bolts or timing belt to rotate
crankshaft.

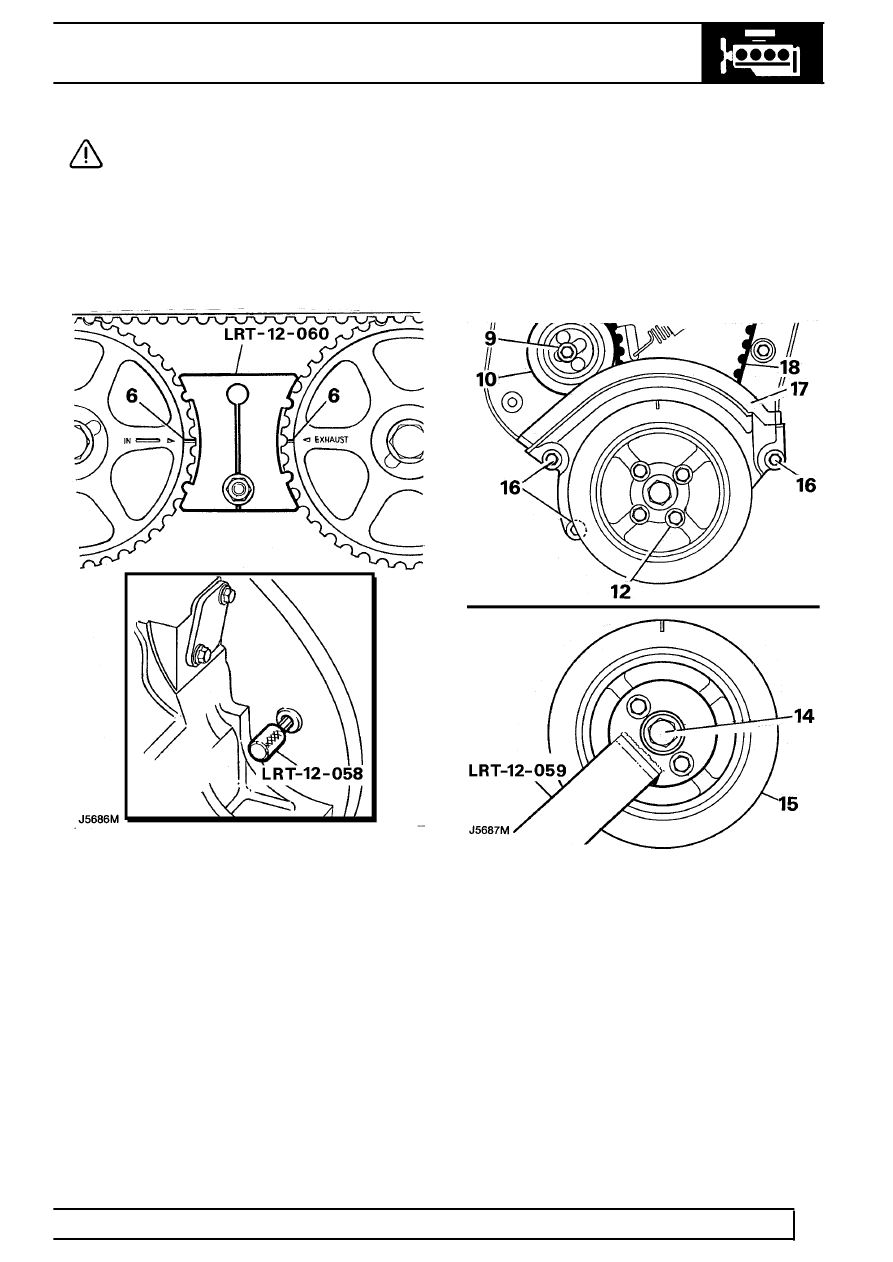

7. Fit tool LRT-12-058 to lock flywheel.
8. Position tool LRT-12-060 to lock camshaft gears.

9. Loosen camshaft belt tensioner pulley bolt.

10. Move tensioner to release timing belt tension.
11. Retighten tensioner pulley bolt.
12. Remove 4 bolts securing crankshaft pulley to

crankshaft timing gear.

13. Fit tool LRT-12-059 to crankshaft pulley, fit 2

pulley bolts to retain tool.

14. Restrain crankshaft pulley using tool LRT-12-059

and remove crankshaft pulley bolt.

15. Remove bolts securing tool LRT-12-059, remove

crankshaft pulley.

16. Remove timing belt lower cover.

17. If timing belt is to be refitted, mark direction of

rotation of belt.

18. Remove timing belt.
