CAMSHAFT DRIVE BELT

12

ENGINE

20

REPAIR

Exhaust only

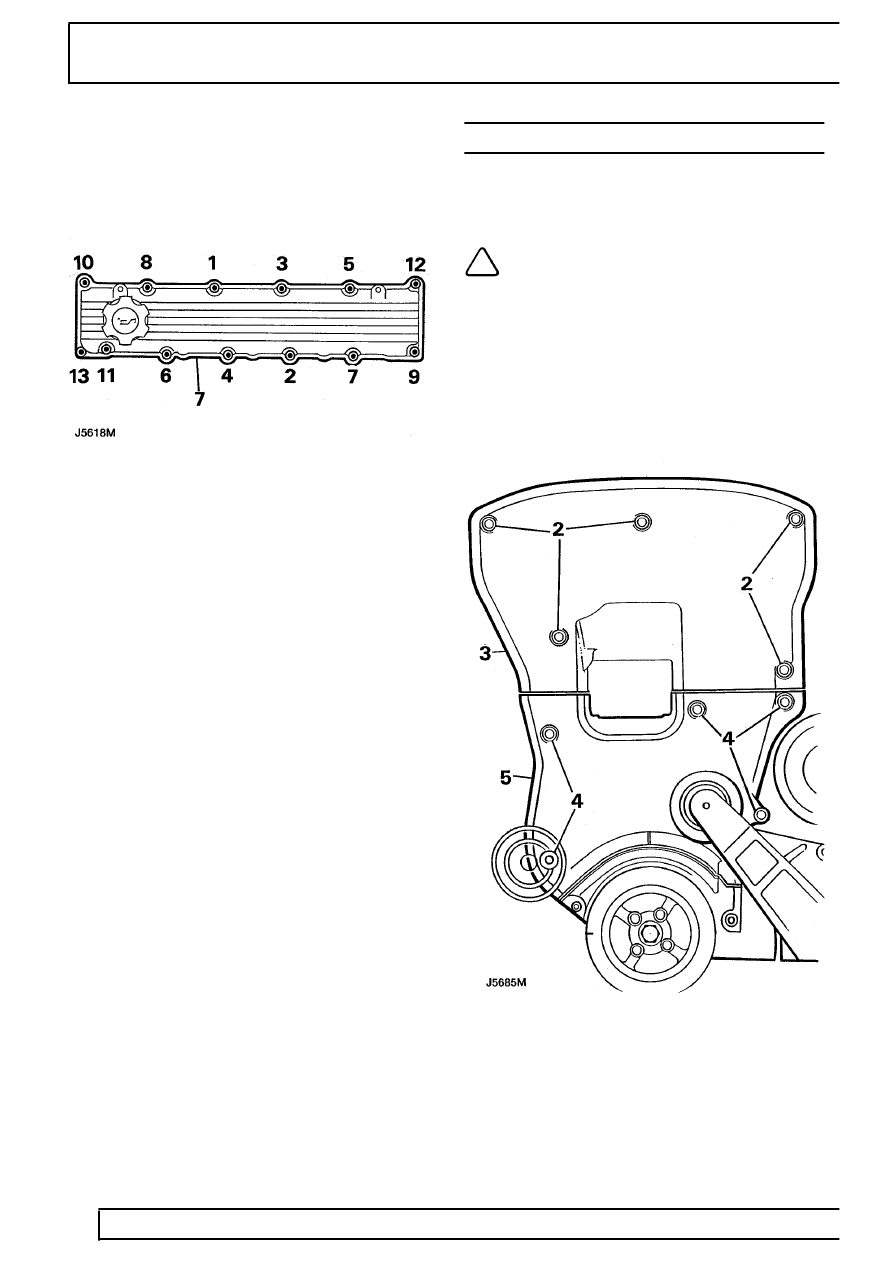

13. Fit bolts finger tight.
14. Working from the centre outwards, progressively

tighten bolts to the correct torque.

10Nm

Inlet and exhaust

15. Fit spark plug cover to camshaft cover, tighten

screws.

CAMSHAFT DRIVE BELT

Service repair no - 12.65.17

Remove

NOTE: If the timing belt is to be removed
from the camshaft gears only, it is not
necessary to remove the drive belt,

crankshaft pulley or timing belt lower cover.

1. Remove drive belt.
2. Remove 5 bolts securing timing belt top cover.
3. Remove top cover.
4. Remove 5 bolts securing timing belt centre

cover.

5. Remove timing belt centre cover.

6. Rotate crankshaft to align timing marks on

camshaft gears - 90

°

BTDC.
