Headlamp Wipers

WIPERS AND WASHERS

84-16

DESCRIPTION AND OPERATION

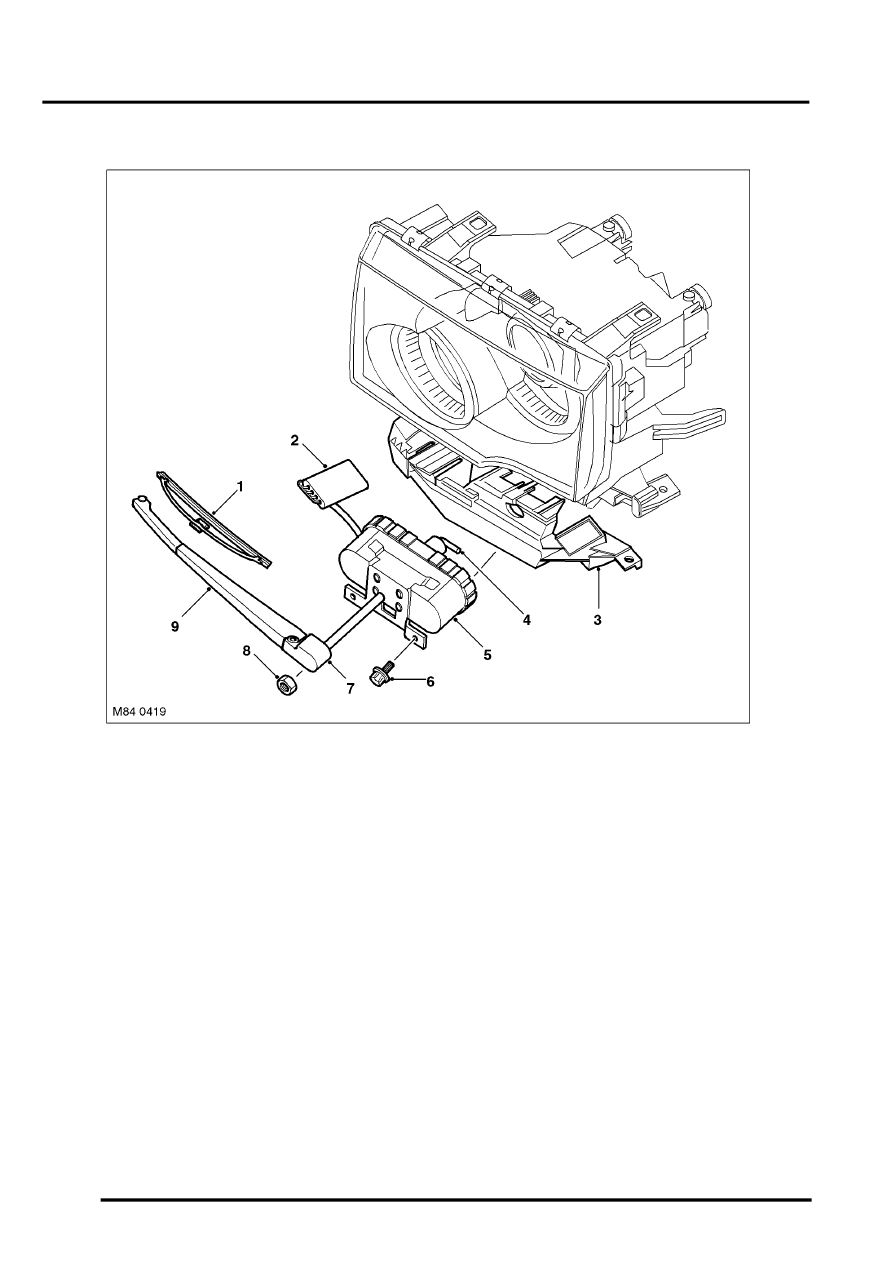

Headlamp Wipers

1 Wiper blade
2 Electrical connector
3 Mounting bracket
4 Washer hose connection
5 Motor assembly

6 Mounting bolt (2 off)
7 Cover and jet
8 Nut
9 Wiper arm

The headlamp wiper assembly is located below each headlamp. The assemblies are handed and therefore are not
interchangeable. Each assembly is located on a bracket which is secured to the front panel and the headlamp. The
motor is secured to the bracket with two bolts.

The headlamp wiper operation is controlled by the BCU via a headlamp wiper relay. The relay is located behind the
fascia. The relay is attached to the air suspension ECU mounting bracket, above the passenger compartment fusebox
and can be identified by its black colour.

A 90

°

 connector at the rear of the motor allows for the attachment of the washer fluid hose from the headlamp washer

pump. The washer fluid is directed through the centre of the motor drive spindle and supplies a washer jet in the
spindle cover.
