RESTRAINT SYSTEMS

75-12

DESCRIPTION AND OPERATION

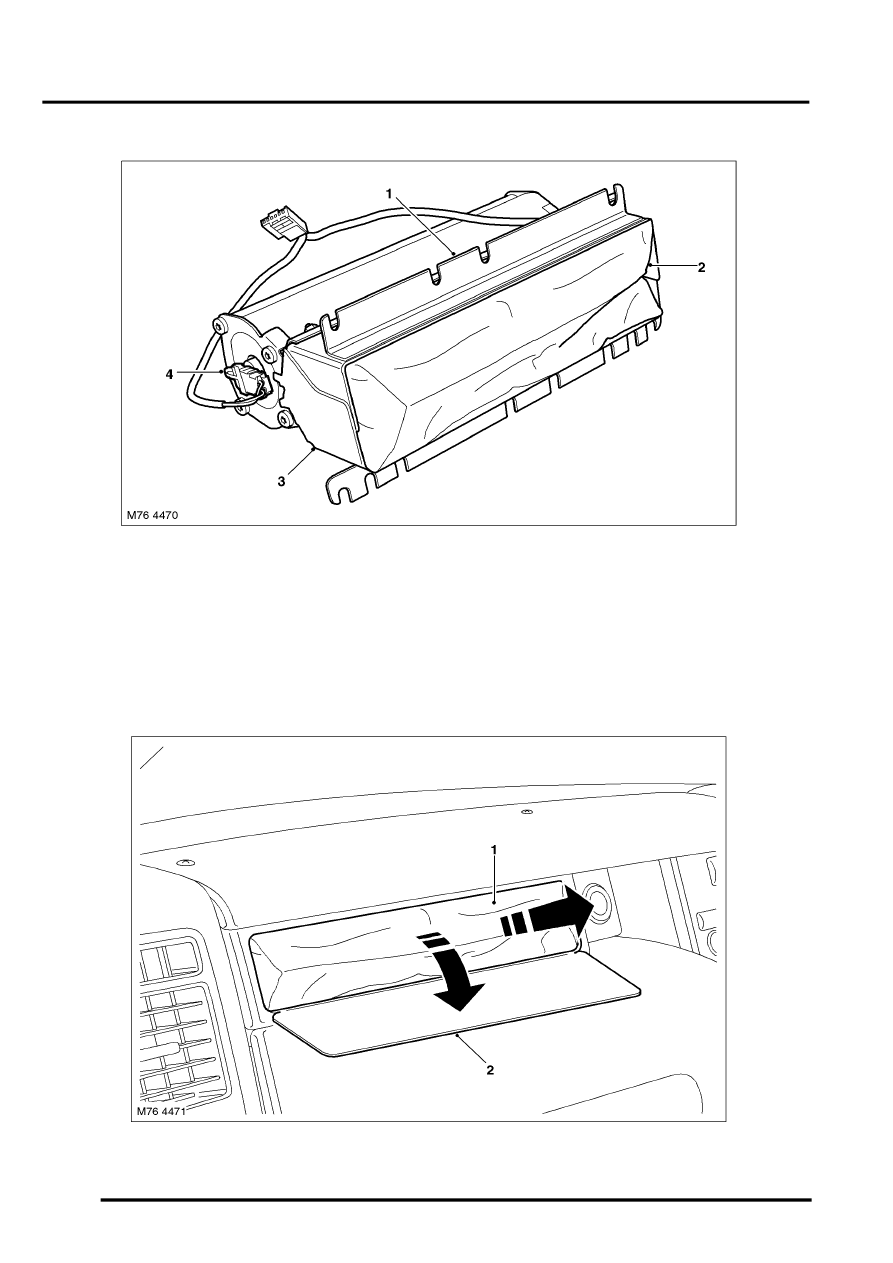

Passenger Airbag

1 Securing flange
2 Airbag

3 Housing
4 Electrical connector

The passenger airbag module is installed in the fascia above the glovebox.

The airbag unit has a gas generator installed at each end with separate electrical connectors attached to the squib of
each gas generator.

A hinged deployment door is etched into the inner surface of the fascia trim panel that covers the airbag.

Passenger Airbag Deployment

1 Airbag

2 Deployment door
