Headlamp Assembly

LIGHTING

86-2-14 DESCRIPTION AND OPERATION

Headlamp Assembly
Two headlamps systems are available; Halogen or bi-xenon. The two types of headlamps share a common lens. NAS
vehicles use a different lens to other markets but these are also common between the NAS specification halogen and
bi-xenon lamps.

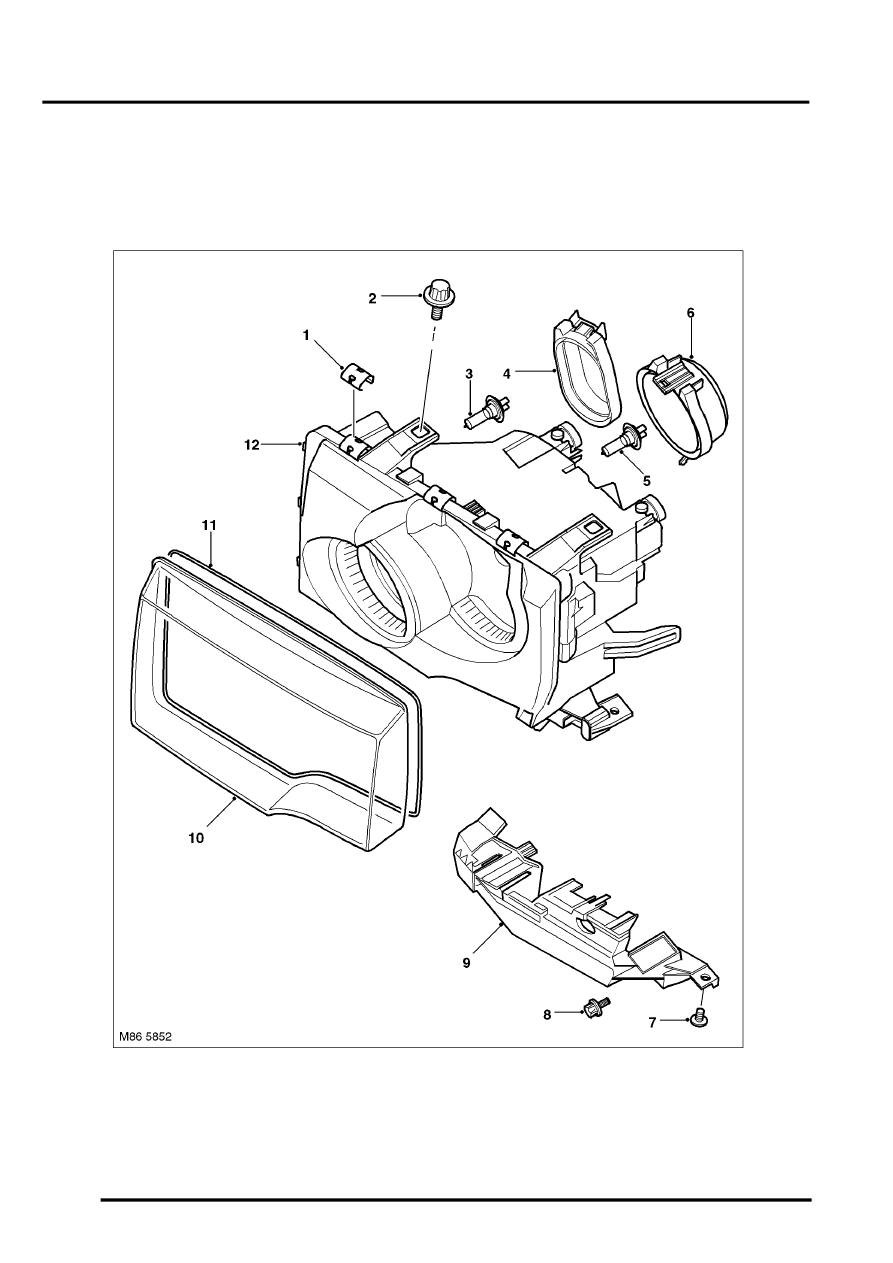

Halogen Headlamps

1 Lens retaining clips
2 Bolts – headlamp assembly to front panel
3 Halogen bulb 55W – main beam
4 Main beam bulb access cover
5 Halogen bulb 55W – dip beam
6 Dip beam bulb access cover

7 Bolts – headlamp mounting bracket
8 Screw
9 Headlamp mounting bracket

10 Lens
11 Gasket
12 Headlamp assembly
