SPEEDOMETER TRANSDUCER

ELECTRICAL

37

REPAIR

COOLANT TEMPERATURE AND FUEL GAUGES

Service repair no - 88.25.14 - Coolant temperature
gauge
Service repair no - 88.25.26 - Fuel gauge

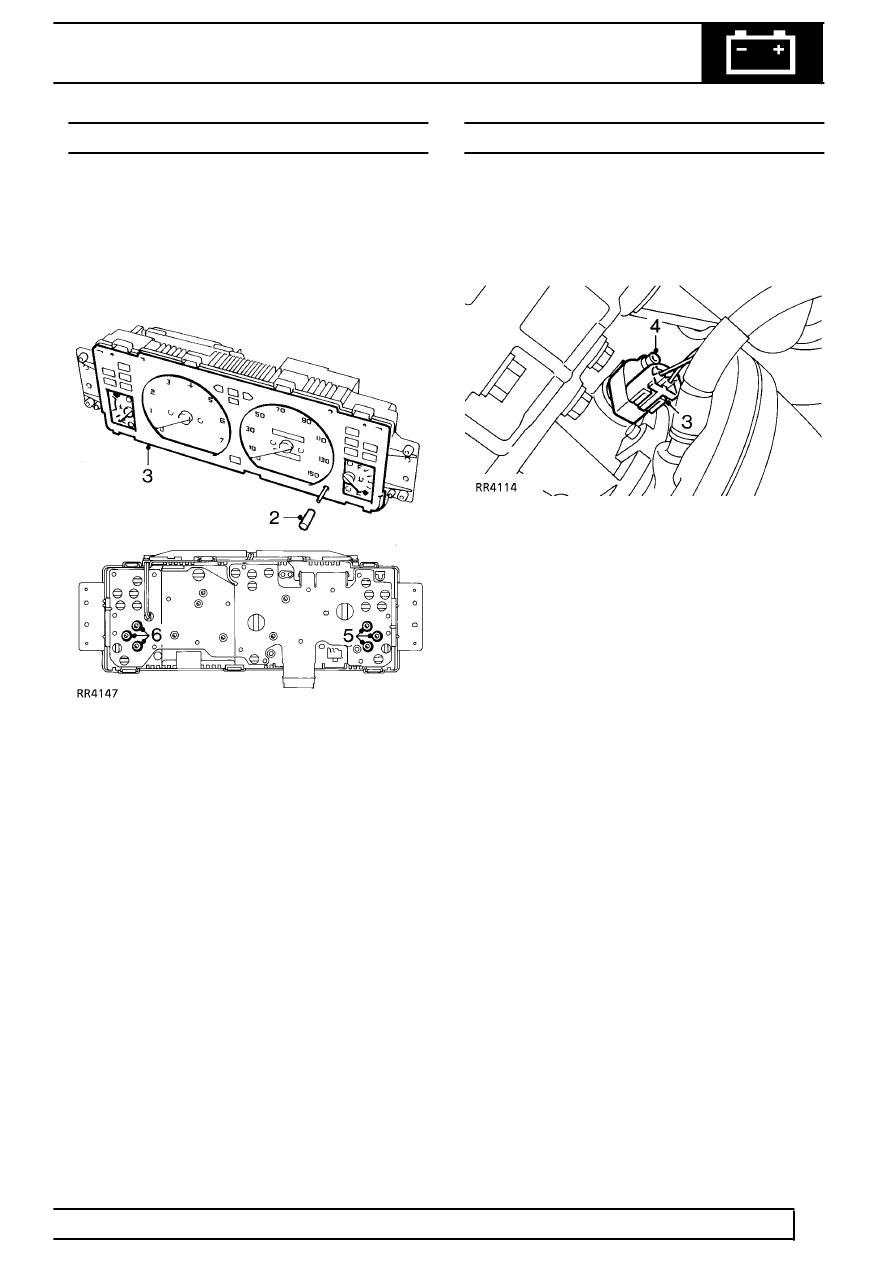

Remove

1. Remove instrument cowl.

See Instrument

cowl and illumination board

2. Remove speedometer trip reset button sleeve.
3. Remove instrument face plate.

Coolant temperature gauge

4. Remove circuit board,

See Circuit board

5. Remove 3 screws securing coolant temperature

gauge to binnacle, remove gauge.

Fuel gauge

6. Remove 3 screws securing fuel gauge to

binnacle, remove gauge.

Refit

7. Reverse removal procedure.

SPEEDOMETER TRANSDUCER

Service repair no - 88.30.14

Remove

1. Position vehicle on ramp and chock wheels.
2. Raise ramp.

3. Disconnect multiplug from transducer.
4. Remove bolt securing transducer, remove

transducer.

Refit

5. Reverse removal procedure.
