INSTRUMENT COWL AND ILLUMINATION BOARD

ELECTRICAL

35

REPAIR

INSTRUMENT COWL AND ILLUMINATION BOARD

Service repair no - 88.20.06 - Instrument cowl
Service repair no - 88.20.22 - Illumination board

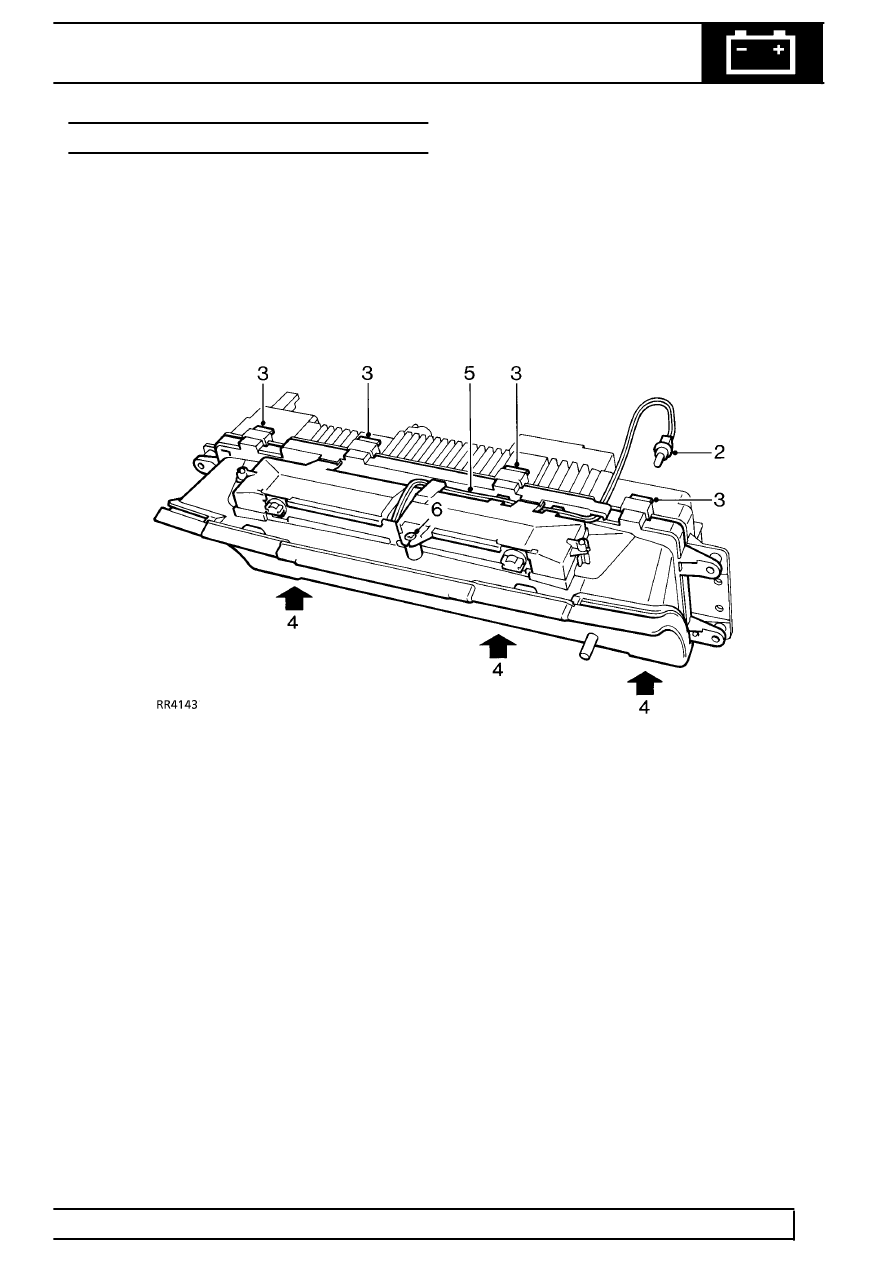

Remove

1. Remove binnacle,

See Instrument binnacle

Instrument cowl

2. Remove bulb holder from binnacle.
3. Release 4 clips securing top of cowl to binnacle.
4. Release 3 clips securing bottom of cowl to

binnacle, remove cowl.

Illumination board

5. Release bulb holder wires from clip.
6. Remove screw securing illumination board to

cowl, remove board.

Refit

Illumination board

7. Position illumination board to cowl, fit and tighten

screw.

8. Secure bulb holder wires in clip.

Instrument cowl

9. Ensure instrument face plate is correctly

positioned.

10. Position cowl to binnacle ensuring speedometer

trip passes through hole in cowl.

11. Secure cowl retaining clips.
12. Fit bulb holder in binnacle.
13. Fit binnacle.

See Instrument binnacle
