FAULT DIAGNOSIS (page 2 of 4)

ELECTRICAL

3

FAULT DIAGNOSIS

1

2

3

4

SUSPECT

L

*

*

*

DISCHARGED BATTERY

*

L

L

*

IGN. SWITCH AND/OR
WIRING

*

*

L

*

COIL OR AMPLIFIER

*

*

*

H

AMPLIFIER GROUND

Key

* Expected Voltage

H Voltage higher than expected

L Voltage lower than expected

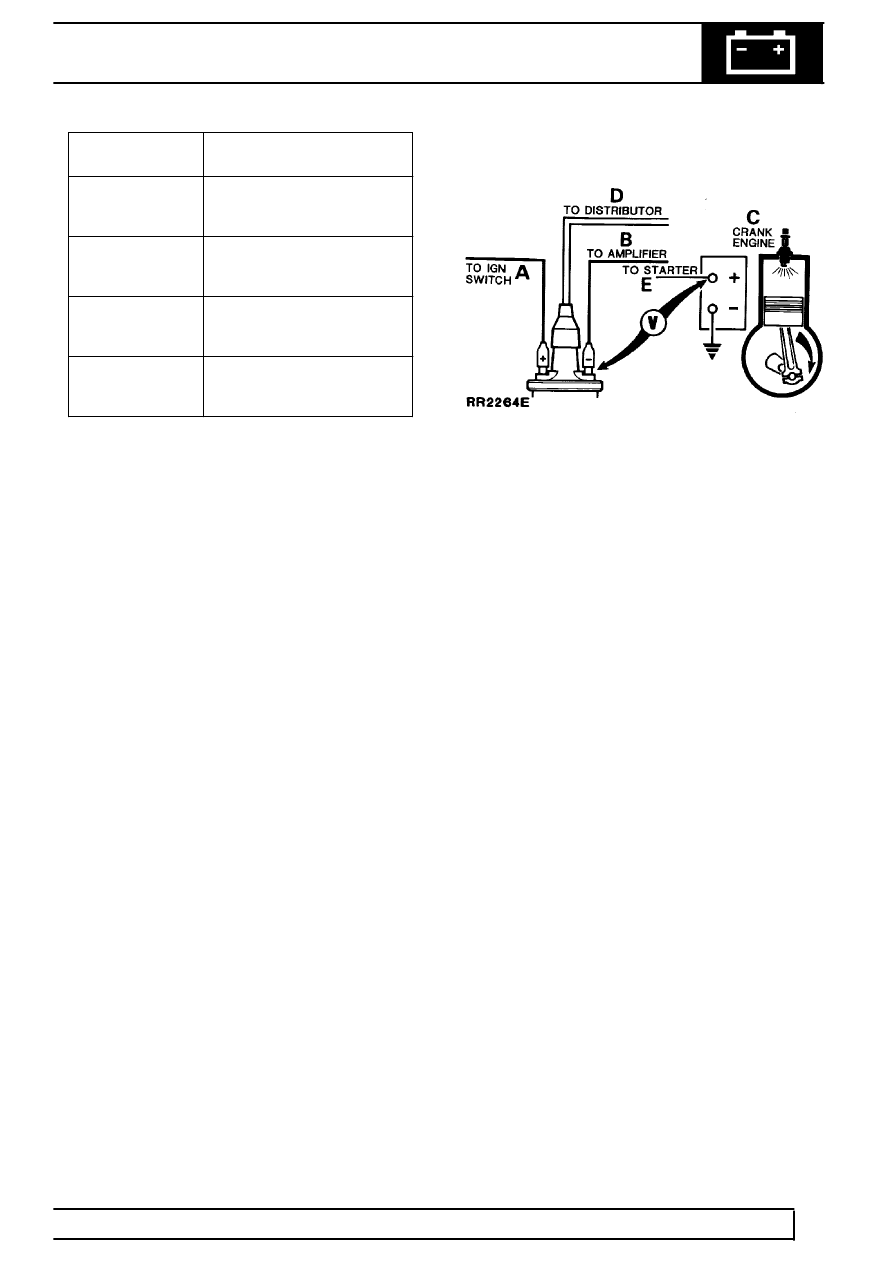

TEST 3:

Amplifier Switching

Connect voltmeter between battery positive (+ve)
terminal and H.T. coil negative (-ve) terminal.
Voltmeter should register 0 volts.

Switch ignition ’On’, voltmeter should still register 0
volts.

Crank engine, voltmeter reading should increase
when cranking, in which case proceed to Test 5.

If no increase in voltage during cranking proceed to
Test 4.
