UPPER TAIL DOOR AIR DUCT

AIR CONDITIONING

25

REPAIR

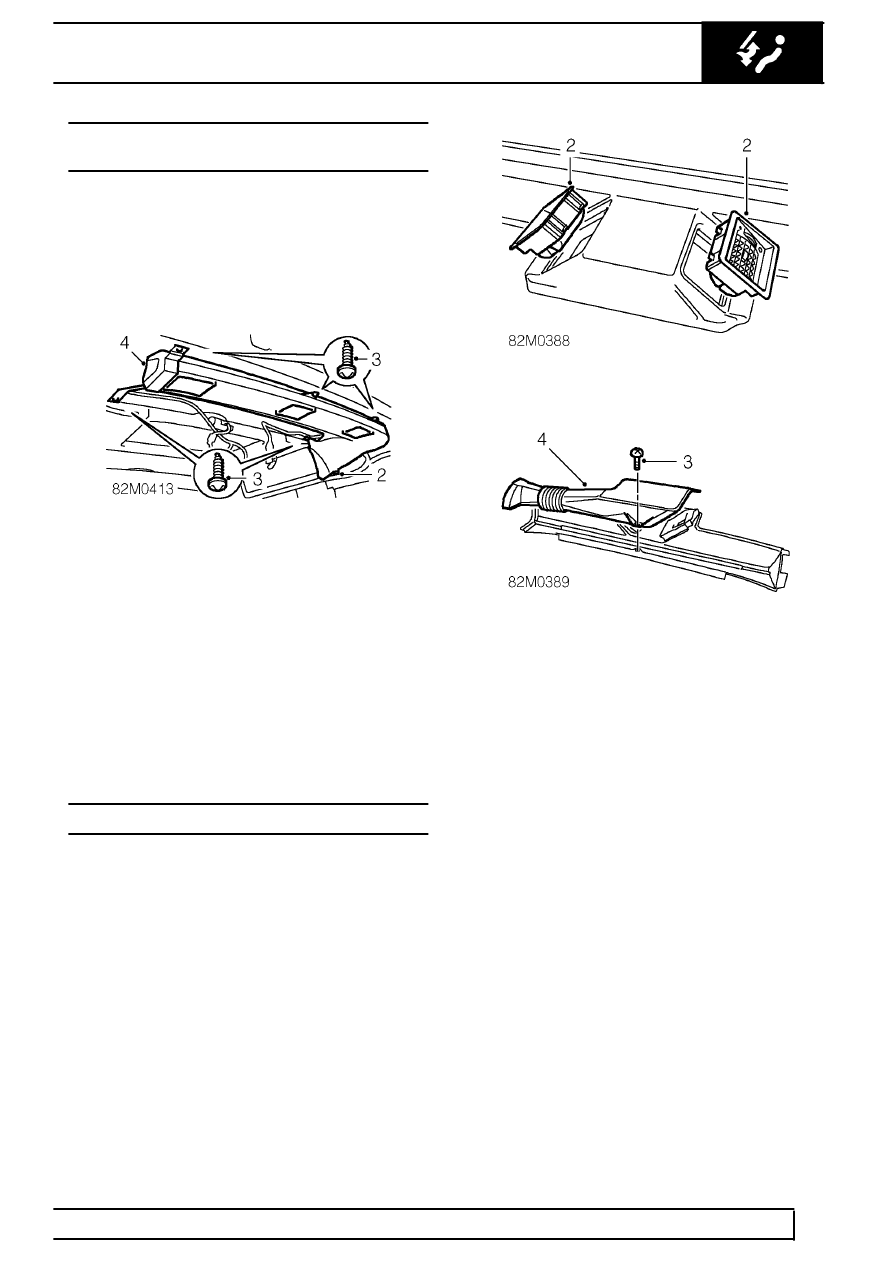

AIR DUCT - CENTRE - WITH REAR AIR
CONDITIONING FITTED - 5 DOOR

Service repair no - 82.26.18

Remove

1. Remove headlining.

See CHASSIS AND

BODY, Repair, headlining - with sun roof and
rear air conditioning fitted - 5 door

2. Release harness clip from centre air duct.
3. Remove 5 screws securing centre air duct to

body.

4. Remove centre air duct.

Refit

5. Position centre duct, fit screws and tighten.
6. Secure harness clip to centre air duct.
7. Fit headlining.

See CHASSIS AND BODY,

Repair, headlining - with sun roof and rear
air conditioning fitted - 5 door; Refit

UPPER TAIL DOOR AIR DUCT

Service repair no - 82.26.19

Remove

1. Remove rear door upper trim panel.

See

CHASSIS AND BODY, Repair, rear door
upper trim panel - with rear air conditioning
fitted

2. Remove 2 vents from trim panel.

3. Remove screw securing rear header duct to trim

panel.

4. Remove rear header duct.

Refit

5. Fit rear header duct to new trim panel and

secure with screw.

6. Fit vents to trim panel.
7. Fit rear door upper trim panel.

See CHASSIS

AND BODY, Repair, rear door upper trim
panel - with rear air conditionin fitted; Refit
