CONDENSER FANS AND MOTORS

AIR CONDITIONING

7

REPAIR

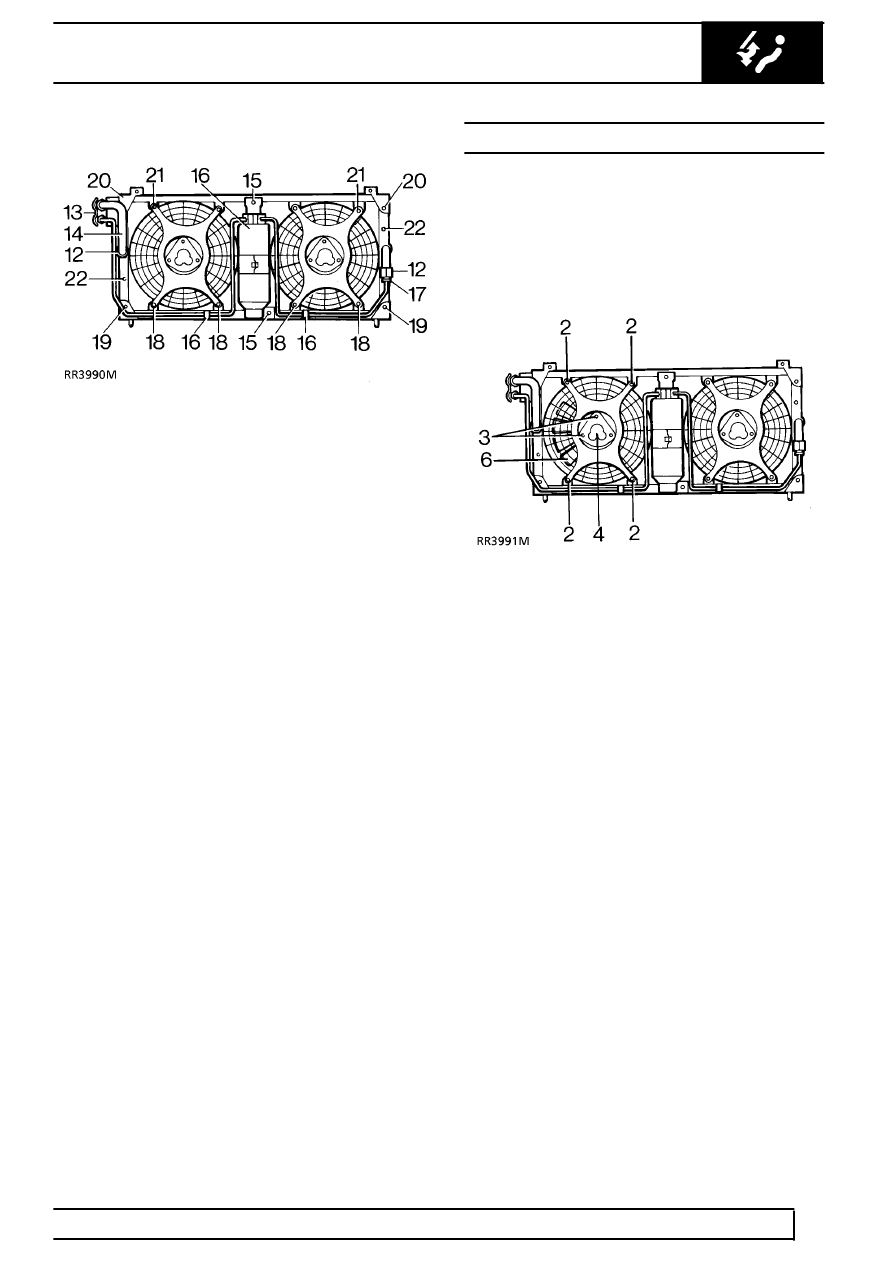

12. Disconnect receiver/drier pipes at condenser

unions.

13. Remove retaining bracket from side pipe.
14. Remove LH pipe from condenser and discard ’O’

ring.

15. Remove 2 screws securing receiver/drier

bracket.

16. Release pipes from lower clips and remove

receiver/drier assembly.

17. Remove ’O’ ring from RH pipe
18. Remove 2 screws securing lower end of each

fan motor.

19. Remove 2 bolts and remove condenser lower

mounting bracket.

20. Remove 2 bolts and securing condenser upper

mounting bracket.

21. Remove upper mounting bracket and fan motor

assembly.

22. Remove 2 screws securing each side mounting

bracket and remove the brackets.

23. Transfer parts removed to new condenser.
24. Add 40 ml of refrigerant oil to new compressor to

compensate for oil loss.

Refit

25. Reverse removal procedure. 3 to 11.
26. Evacuate and recharge air conditioning system.

See Adjustment, Refrigerant Recovery
Recycling Recharging

27. Carry out leak test on disturbed joints.

See

Adjustment, Leak Test System

28. Check air conditioning operation by carrying out

a System Test.

See Adjustment, System Test

CONDENSER FANS AND MOTORS

Service repair no - 82.15.01 - Motor
Service repair no - 82.15.03 - Fan

Remove

1. Remove condenser assembly.

See Condenser

2. Remove 4 bolts securing fan cowl to condenser.
3. Remove 3 bolts securing fan motor to cowl.
4. Remove fan motor assembly.
5. Remove 3 screws securing fan blades to motor.
6. Remove fan blades.

Refit

7. Reverse removal procedure. Ensuring that wiring

is clipped and no fouling of fan blade can occur.
