REAR FOLD DOWN SEATS

76

CHASSIS AND BODY

28

REPAIR

REAR FOLD DOWN SEATS

Service repair no - 76.71.23

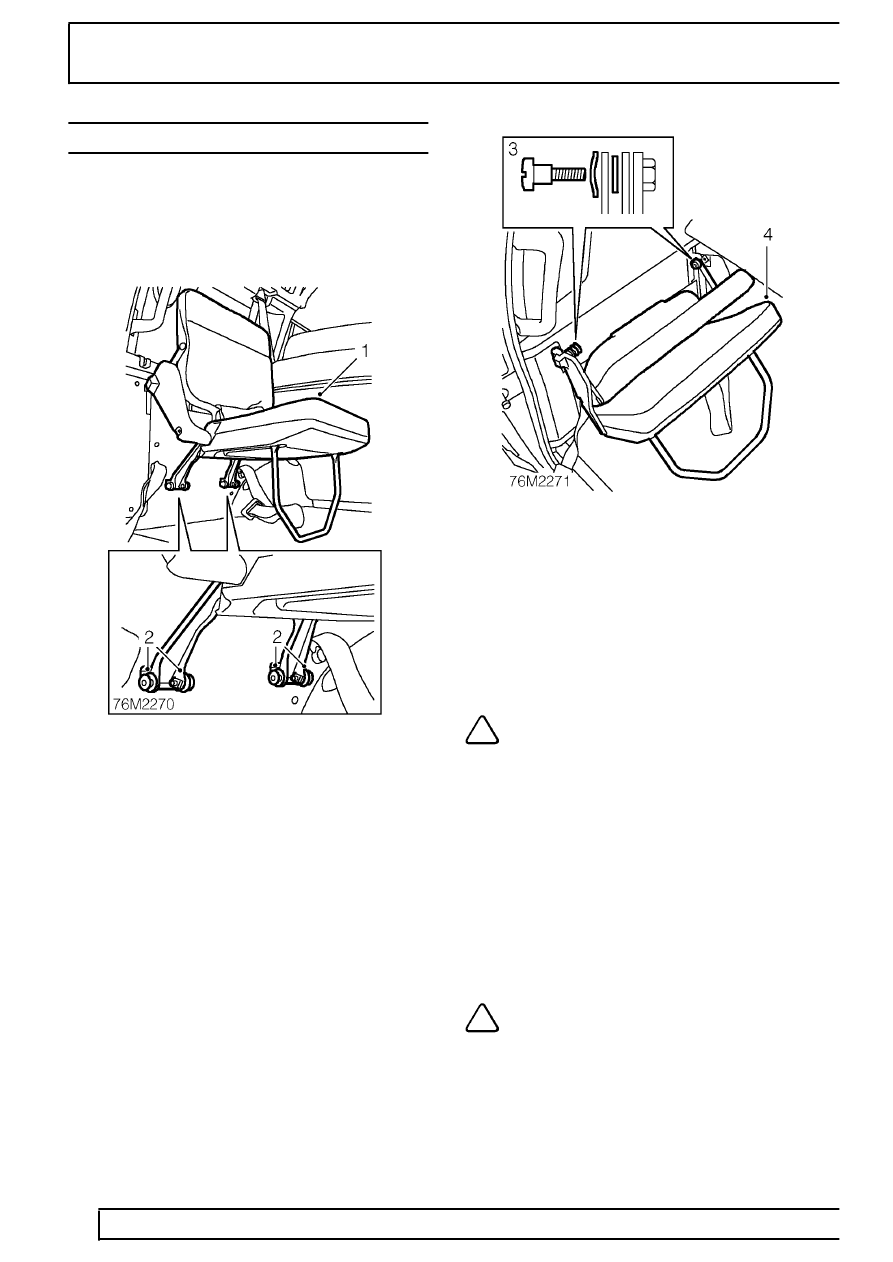

Seat and squab

Remove

1. Locate the seat in the down position, release the

seat belt strap and buckle from their stowed
positions.

2. Remove 4 Torx screws from the lower brackets.

3. Fold the seat up and remove the 2 Torx screws

from the upper brackets. Collect 4 washers.

4. Remove seat assembly.

Refit

5. Position seat assembly, align upper brackets,

and secure with Torx screws tightened to

13 Nm

(10 lbf ft) .

NOTE: Ensure washers are fitted in their
correct positions.

6. Align lower brackets, fit Torx screws and tighten

to

13 Nm (10 lbf ft) .

7. Secure the seat belt strap and buckle to their

stowed positions.

Seat squab

Remove

8. Remove the seat assembly from the vehicle.
9. Remove the pivot bolts and washers securing

the seat squab to the frame.

NOTE: The pivot bolts, securing the seat
squab and cushion, are fitted with a wavy
washer under the head and a plain washer

between the link or bracket. Ensure that these
washers are fitted in the correct locations when
reassembling the seat.
