FRONT BODYSIDE TRIM CASING

CHASSIS AND BODY

17

REPAIR

FRONT BODYSIDE TRIM CASING

Service repair no - 76.13.01

Remove

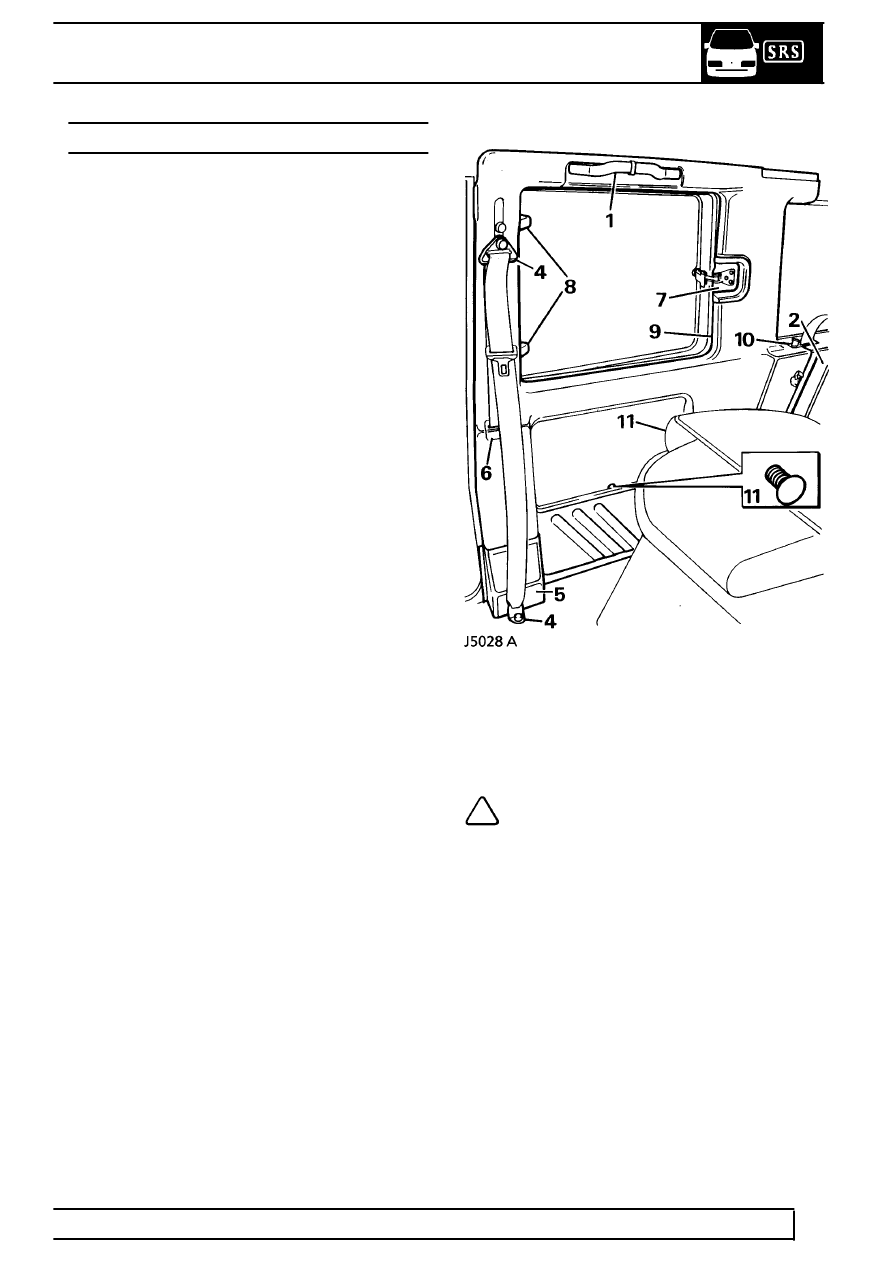

1. Remove the grab handle.
2. Remove the rear compartment lower trim panel.

See rear compartment lower trim panels.

3. Remove the alpine light trim casing.

See alpine

light trim casing.

4. Remove the bolts securing the upper and lower

seat belt mountings.

5. Remove the finisher from its location over the

seat belt inertia reel.

6. Remove the front seat belt guide from the upper

aperture in the casing.

7. Open the side window, remove the catch

securing screws and withdraw the catch trim.

8. Remove the side window hinge finishers.
9. Release the casing from the window rubber.

10. Release the rear seat belt from the guide

attached to the casing.

11. Fold down the rear seats and carefully ease the

casing from the fastenings.

12. Pass the front seat belt through the upper

aperture and withdraw the casing from the
vehicle.

Refit

13. Reverse removal procedure.

NOTE: Ensure that the trim material glued
to the door post is not wrinkled when the
door seal is fitted.

14. Tighten upper and lower seat belt fixings to

32

Nm (24 lbf ft) .
