CENTRE CONSOLE (page 2 of 2)

76

CHASSIS AND BODY

44

REPAIR

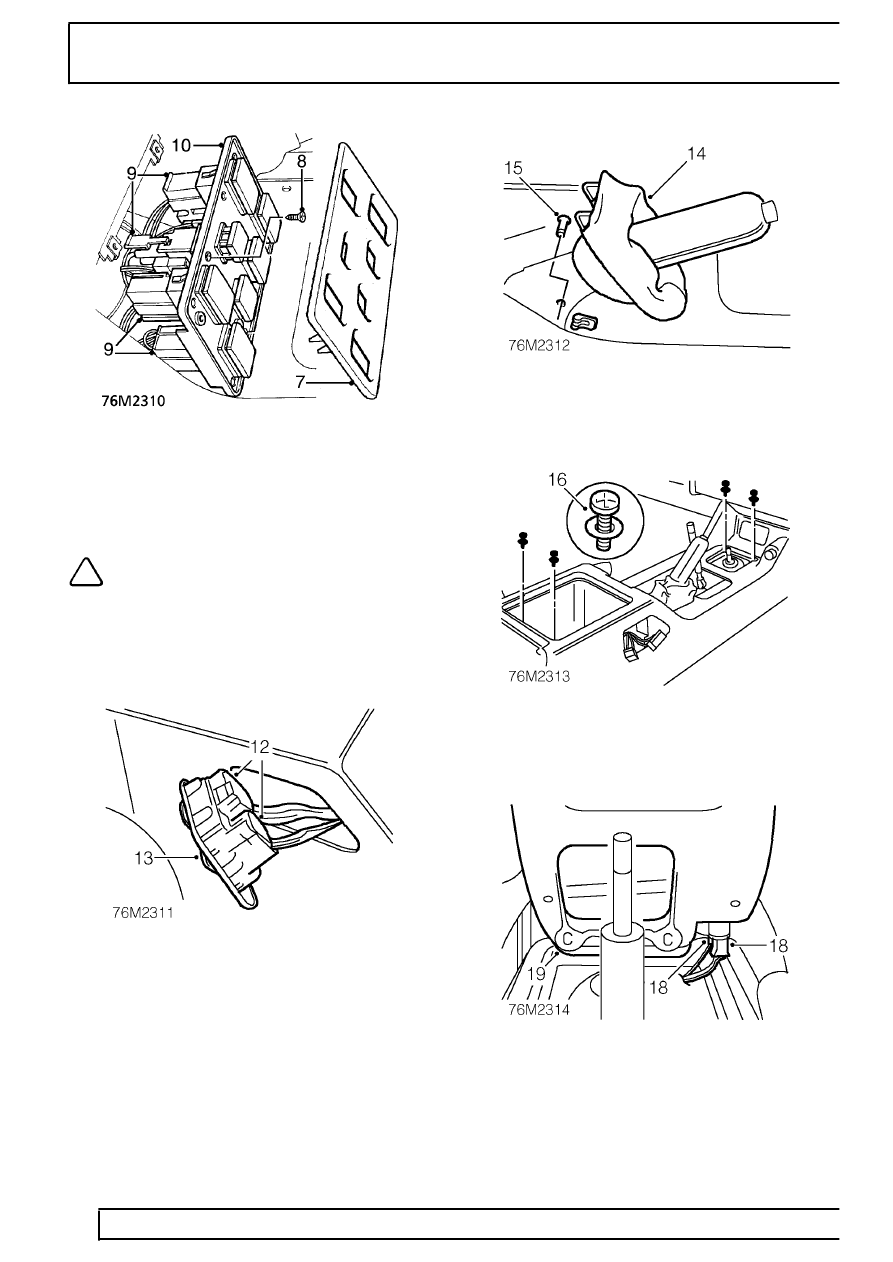

7. Remove centre console switch pack cover.
8. Remove 4 screws securing switch pack to

console.

9. Release switch pack from console and

disconnect 7 multiplugs.

NOTE: If the ’Cold Pack’ option is not fitted
there will only be 5 switches in pack.

10. Remove switch pack.

Models fitted with electric front seats

11. Release electric front seat switches from centre

console.

12. Disconnect 2 multiplugs from each switch.
13. Remove switches.

All models

14. Release hand brake lever gaiter from centre

console.

15. Remove clip and clevis pin securing cable to

hand brake lever.

16. Remove 4 screws securing centre console to

body.

17. Raise hand brake lever, pull centre console

rearwards to gain access to cigar lighter
multiplug and illumination bulb Lucar.

18. Disconnect cigar lighter multiplug and

illumination bulb Lucar.

19. Remove centre console assembly.
