CENTRE CONSOLE

CHASSIS AND BODY

43

REPAIR

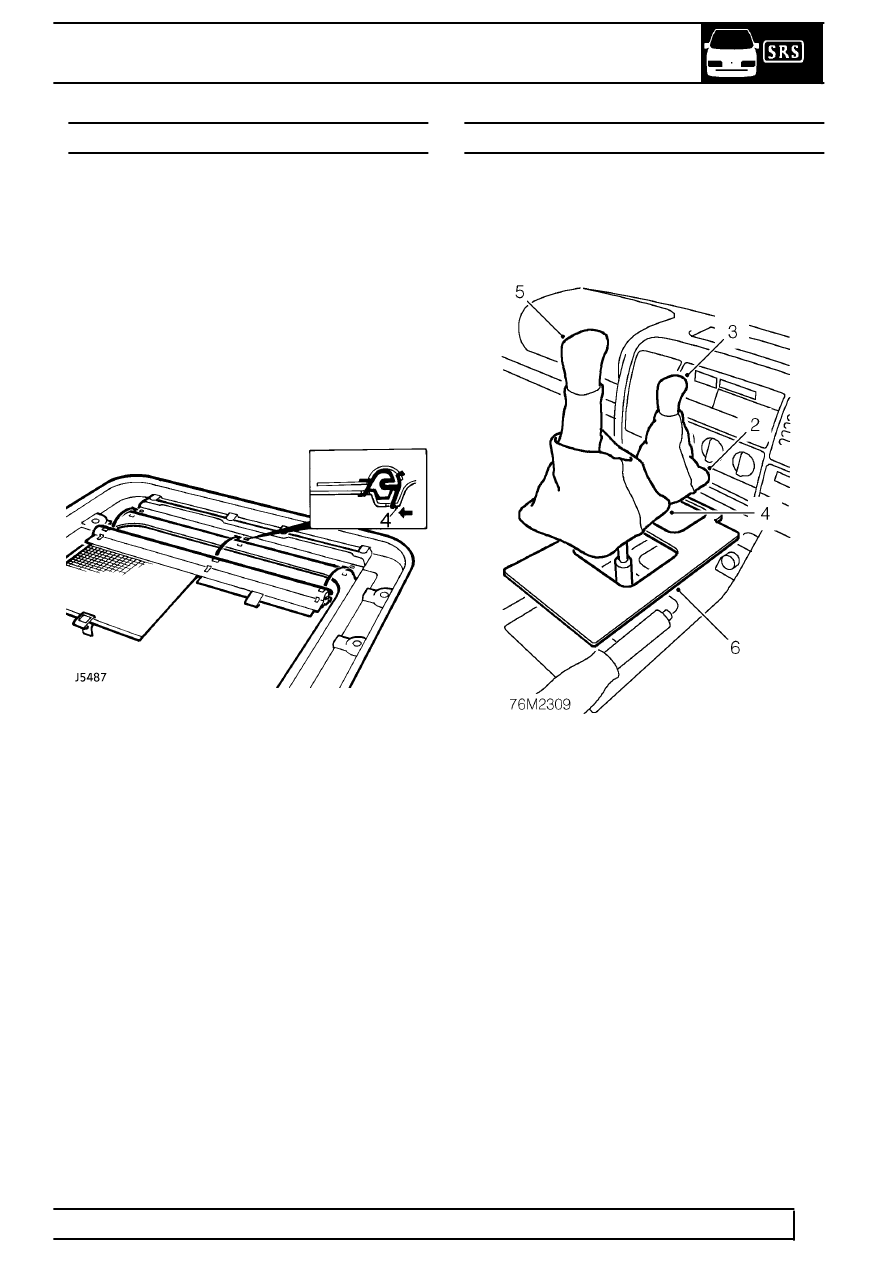

SUN BLIND ASSEMBLY

Service repair no - 76.82.78

Remove

1. Open sunroof to the tilt position.
2. Remove the trim finisher from the sunroof

surround.

3. Release the headlining locally to access under

clamping frame of the sunroof.

4. Lever forward and upward the rear leg of 3

retaining clips to release sun blind roll assembly.

Refit

5. Ensure front leg of retaining clips are located.
6. Push in rear leg of retaining clip.
7. Reverse removal procedure.

CENTRE CONSOLE

Service repair no - 76.52.02

Remove

1. Disconnect battery earth lead.

2. Release tranfer gear lever gaiter from console.
3. Remove transfer gear lever gaiter and knob

assembly.

4. Release gear selector lever gaiter from centre

console.

5. Remove gear selector lever gaiter and knob

assembly.

6. Remove centre console rubber mat.
